Overzicht electrische schema's Zündapp Nederland:

 Afbeelding:  Type's: Grotere afbeelding:
Geen schema bekend.  2 Versnelling
 inbouwmotor Type 255

Geen schema bekend.

 Super-Combinette type: 433-251 *
 Super-Combinette KS 510-101
 Super-Combinette KS 510-251 *
 Falconette KS-50 510-220
 Falconette KS-50 510-270 *

 * = Geforceerde luchtkoeling

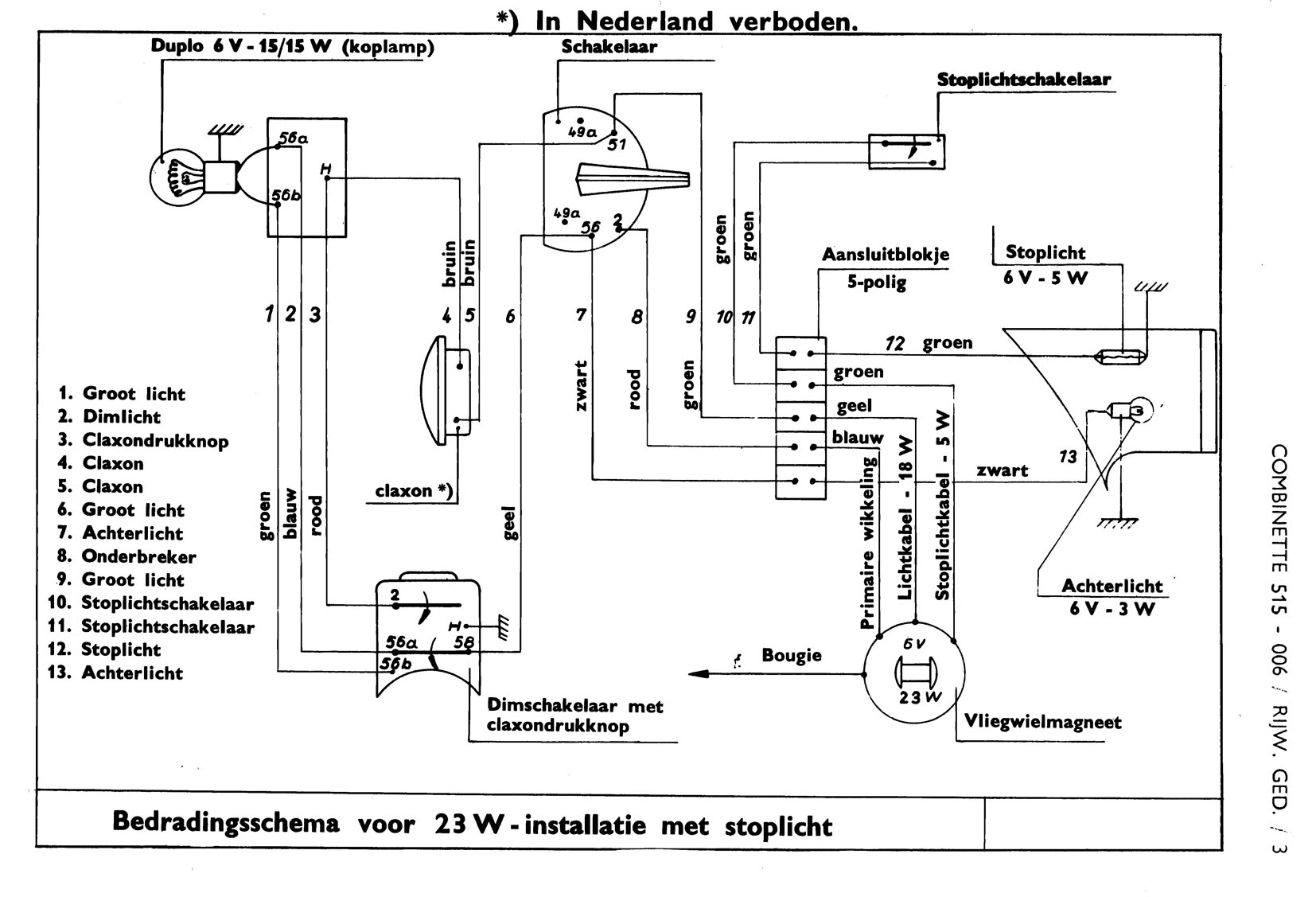

 Super Combinette de Luxe 515-006
 KS 50 Super 515-52


 Schema - groot

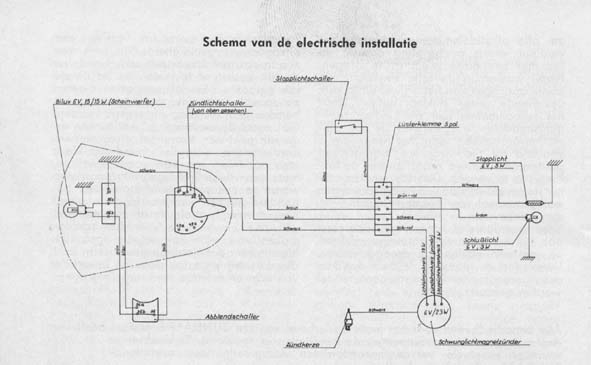

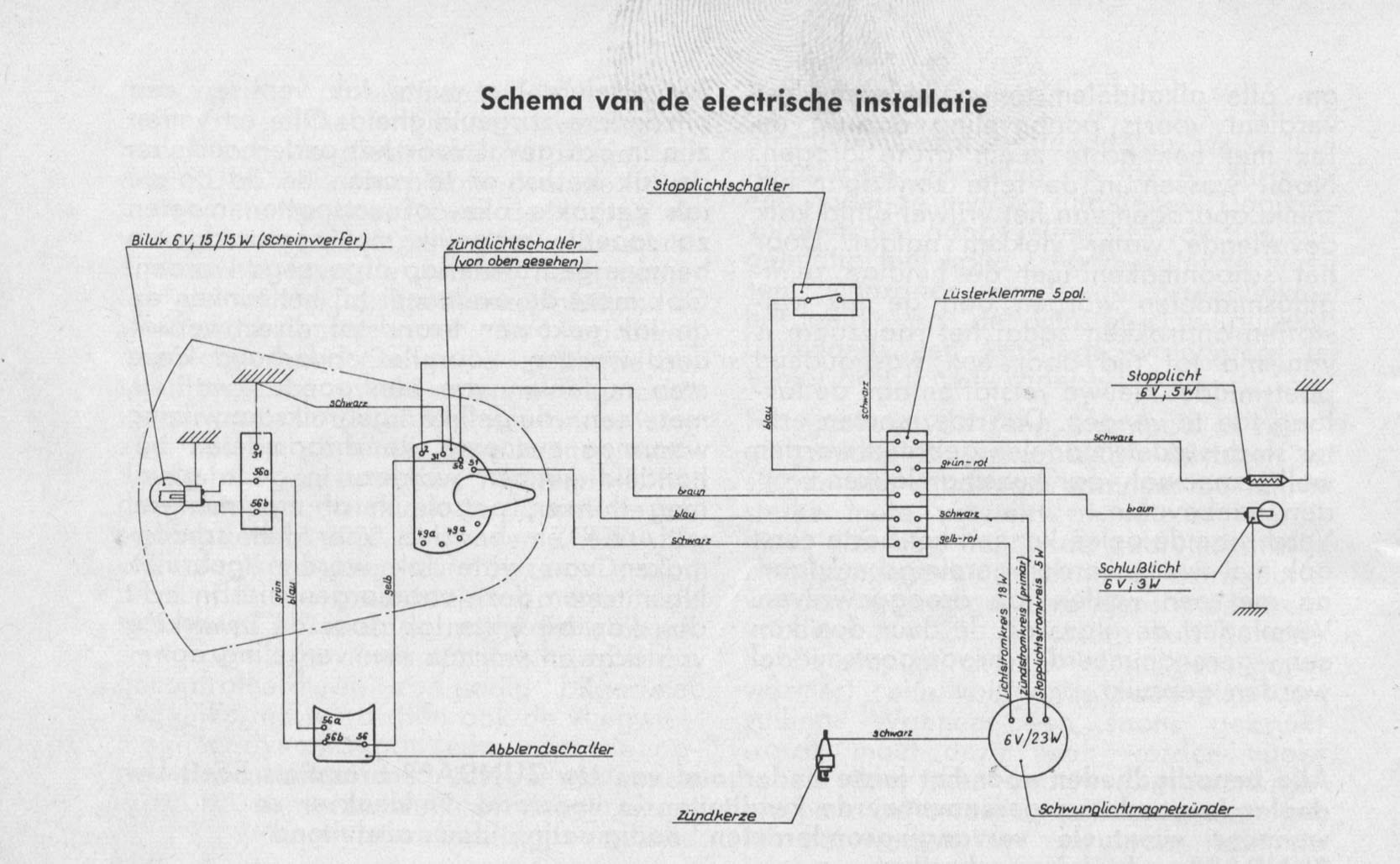

 Super Combinette de Luxe 517-05L2  Schema - groot

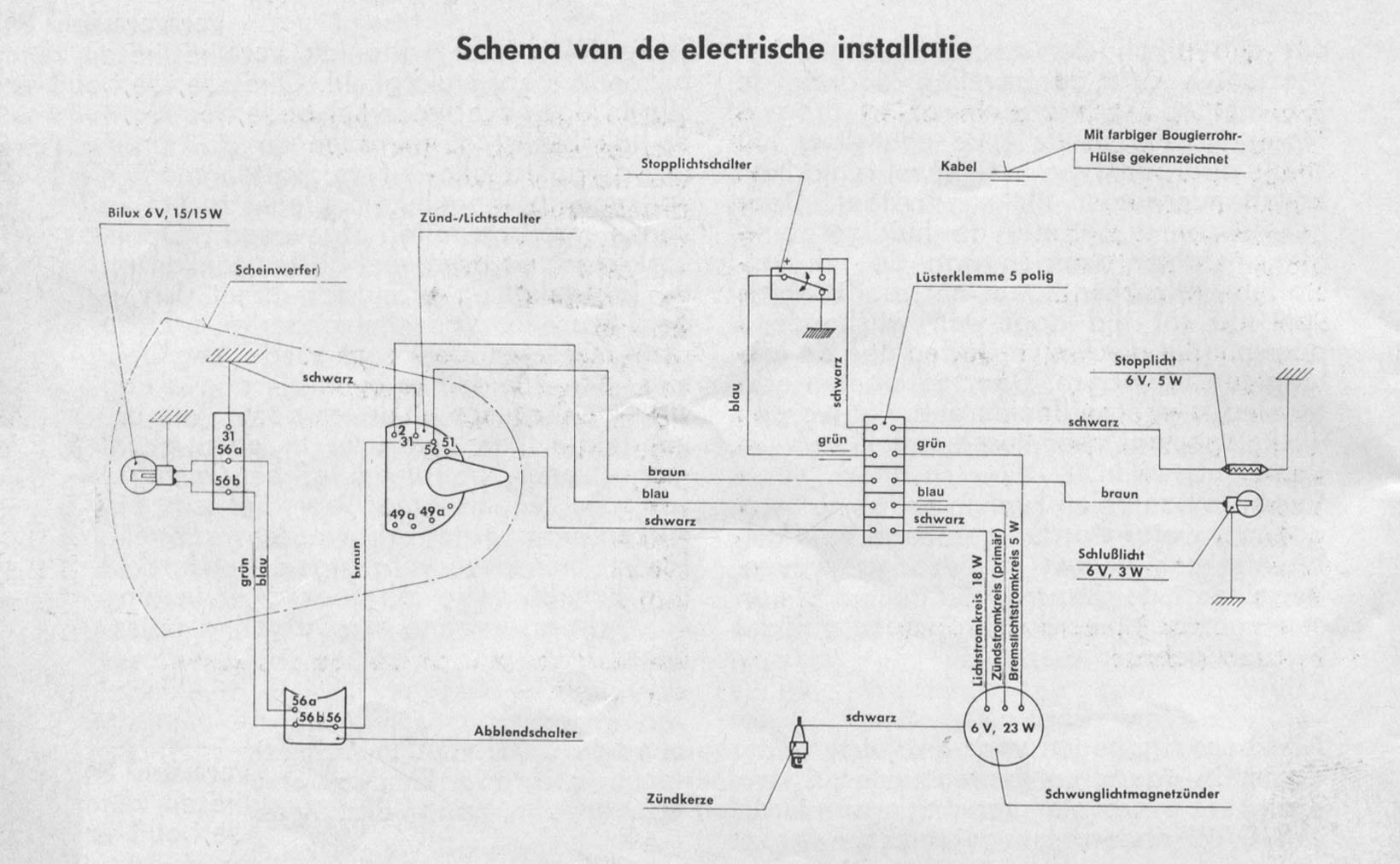

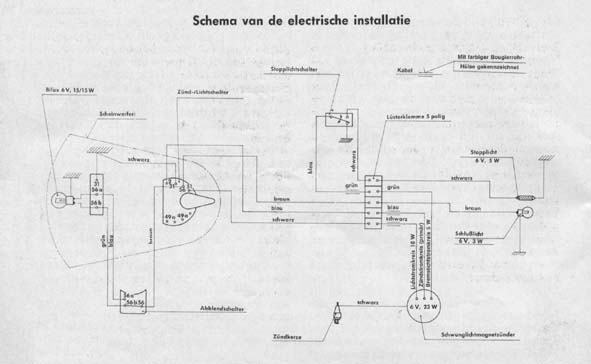

 Super Combinette de Luxe 517-05L5  Schema groot

 C 50 Super 517-05 L9 *

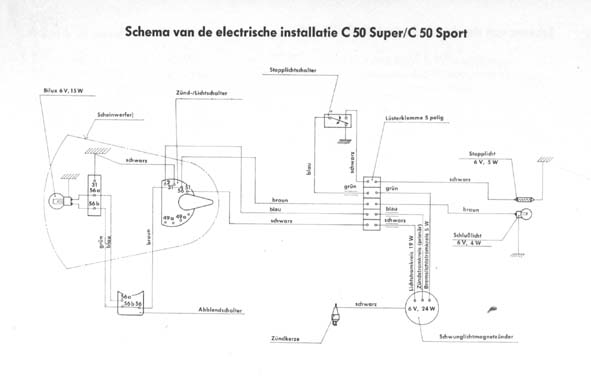

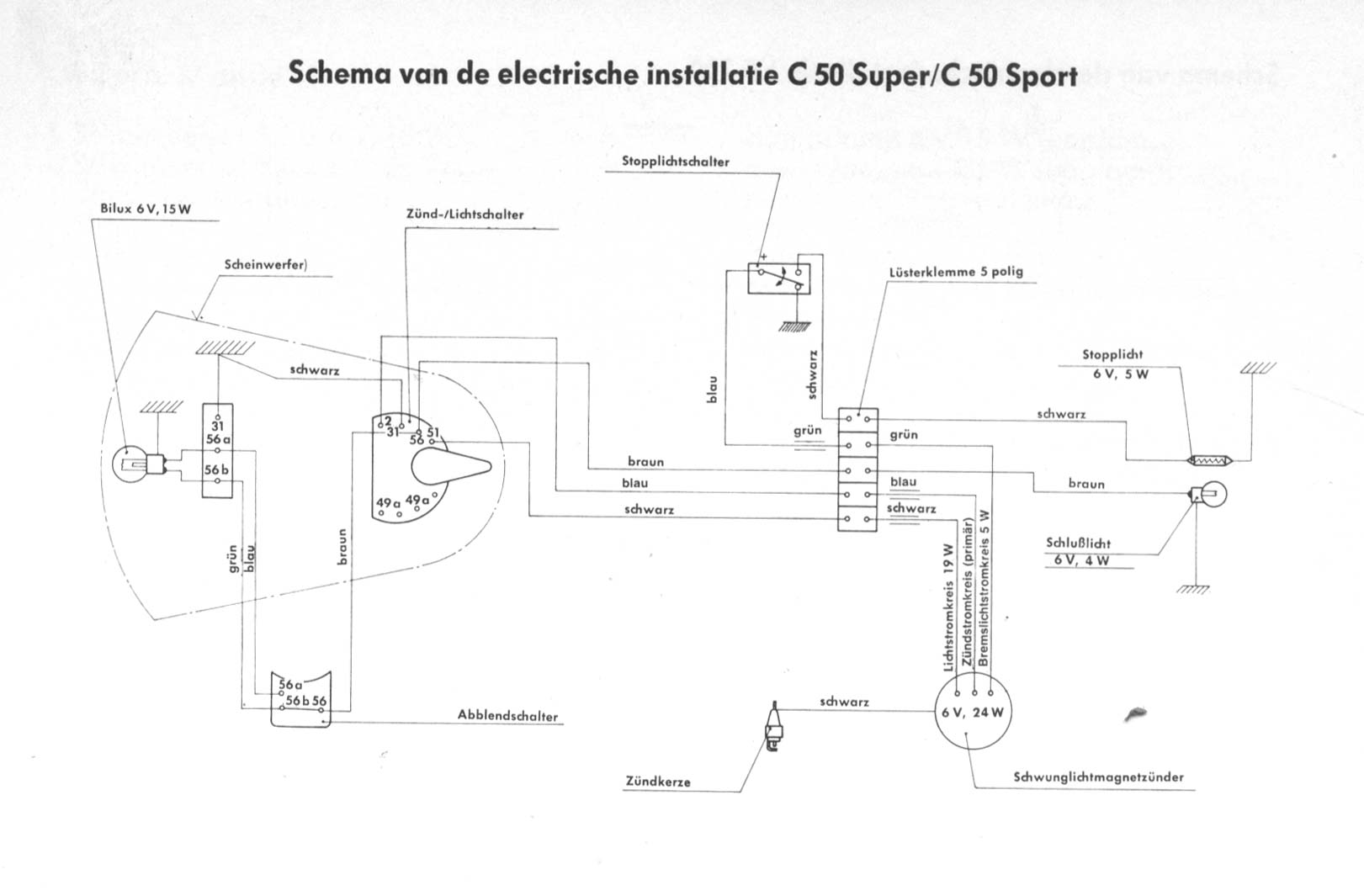

 C 50 Sport 517-23 L1 (3 Voet)
 C 50 Super 517-23 L3 (3 Voet)

 * = Geforceerde luchtkoeling
 Schema groot

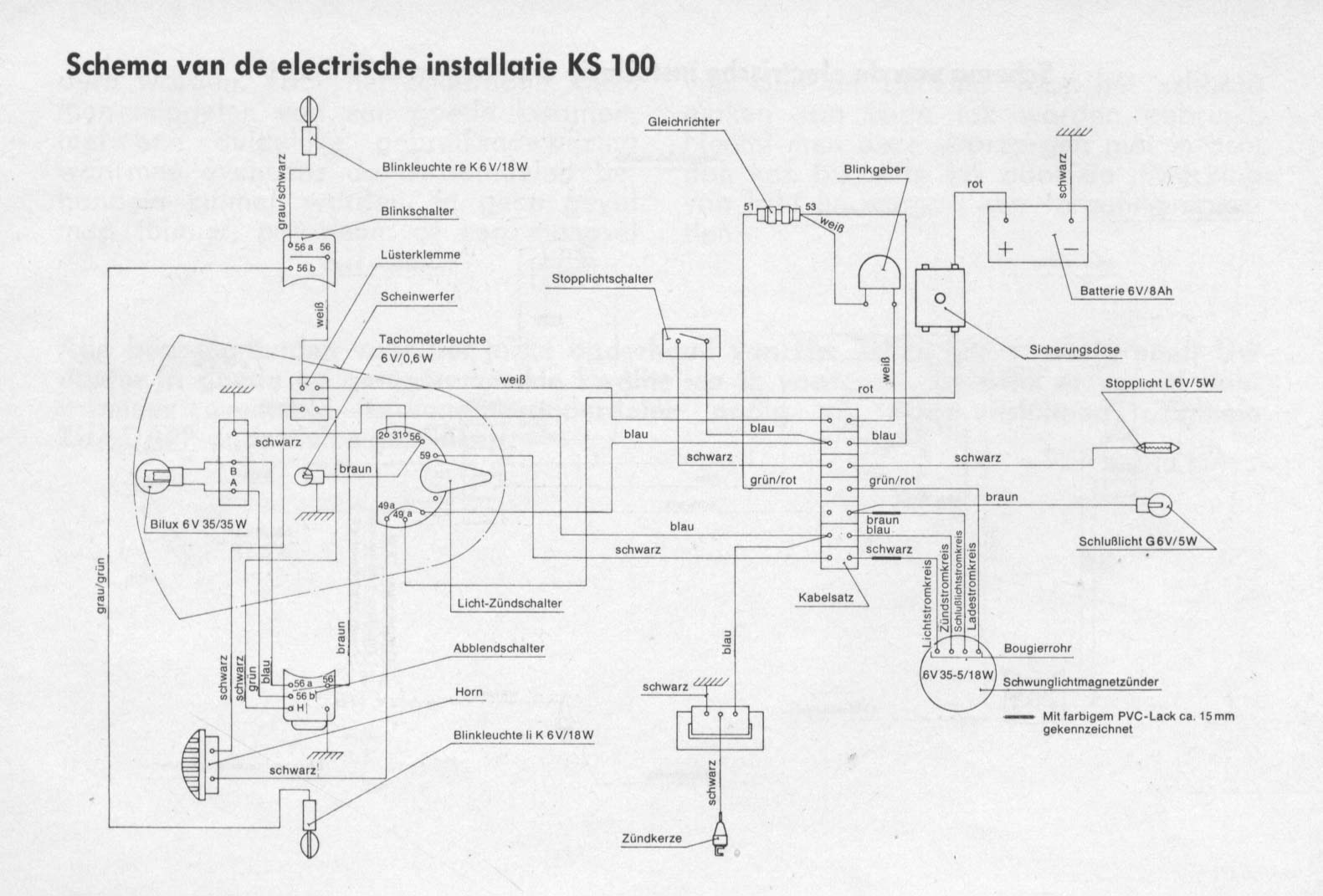

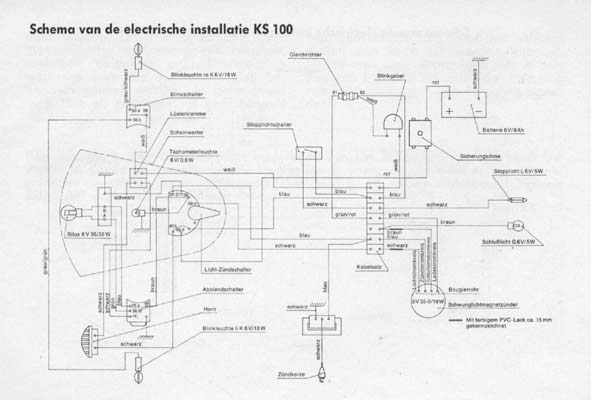

 KS 100 518-20 L5  Schema groot

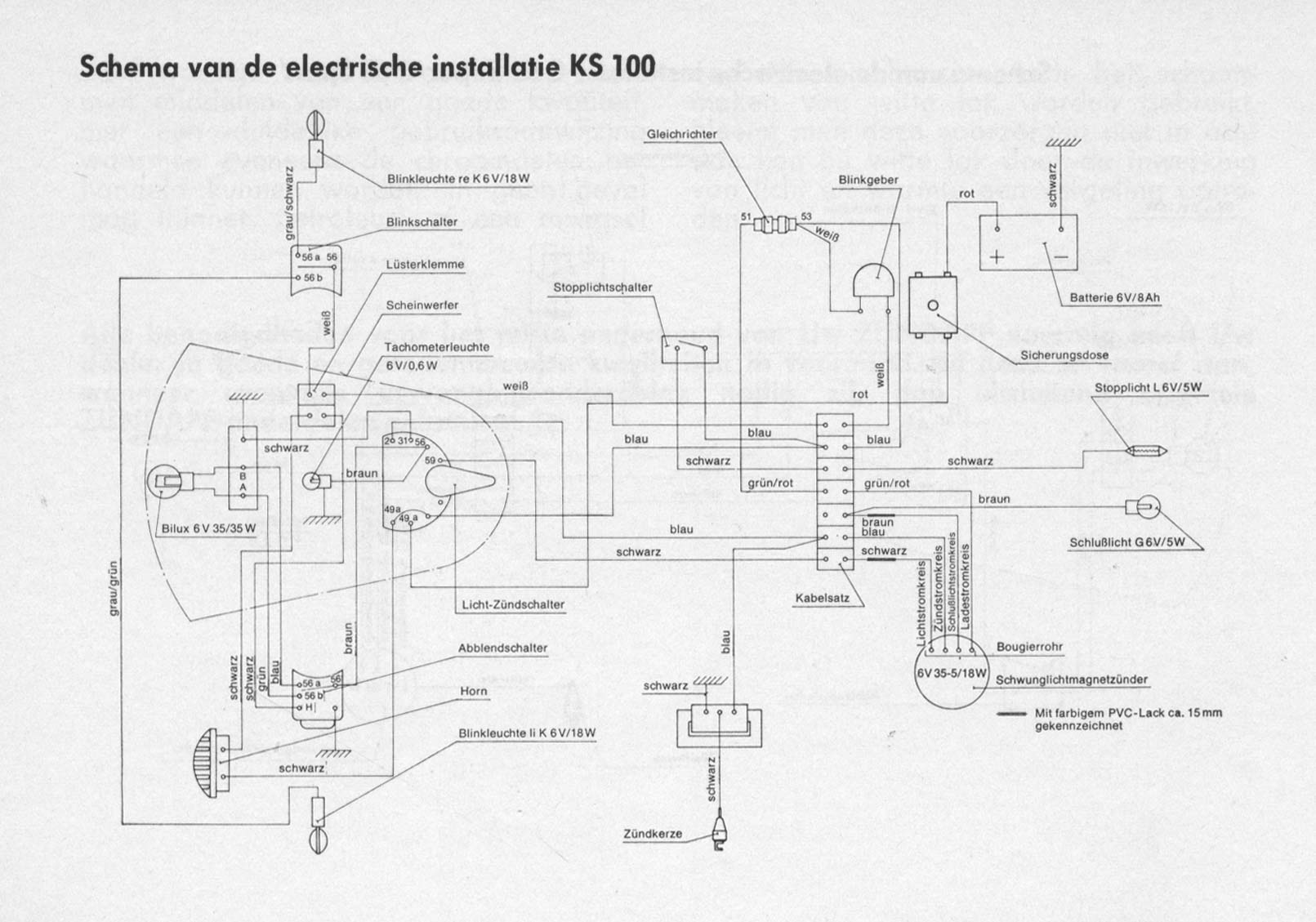

 KS 100 518-20 L0

 Schema groot.

Geen schema bekend.

 Easy

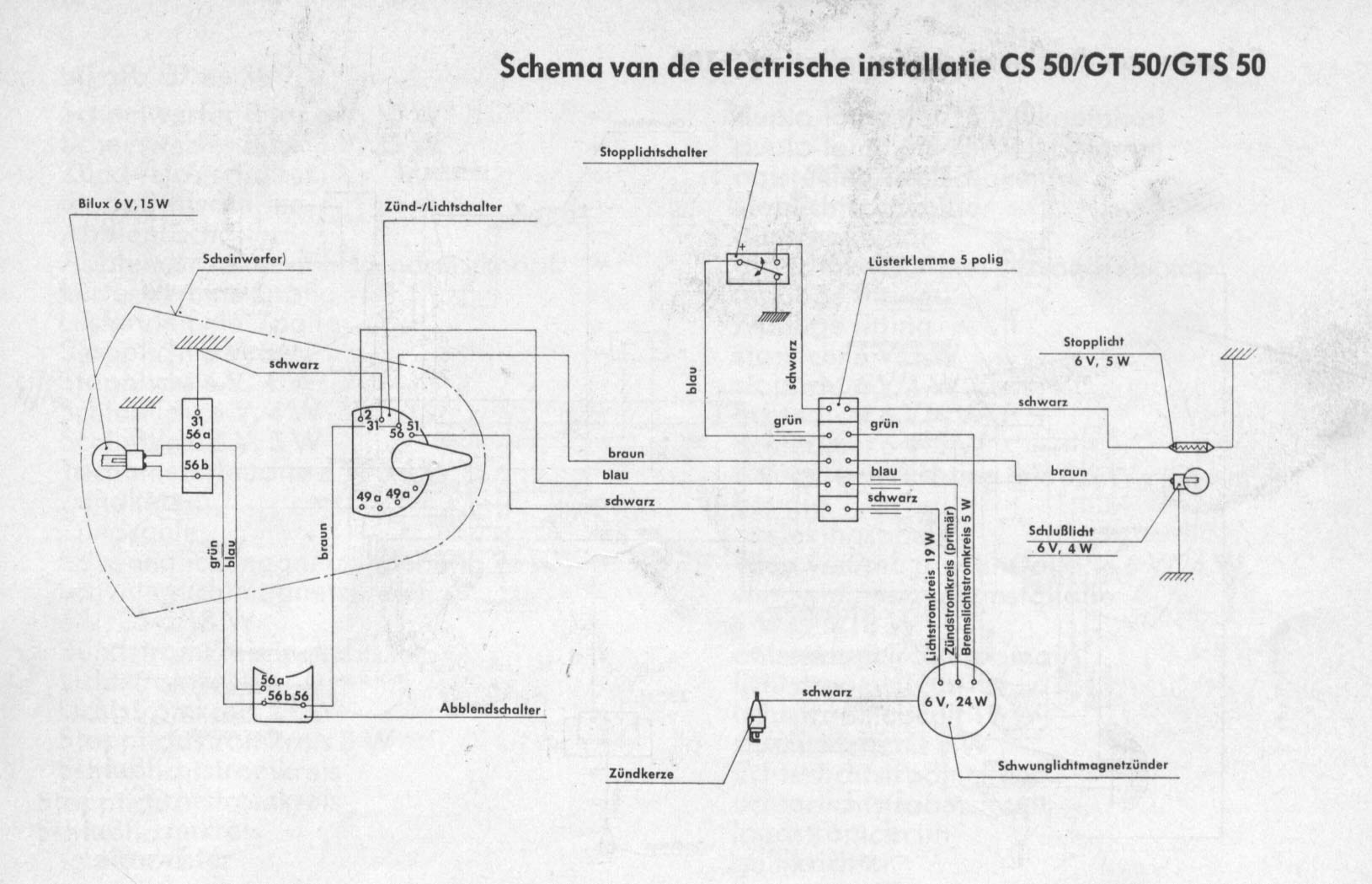

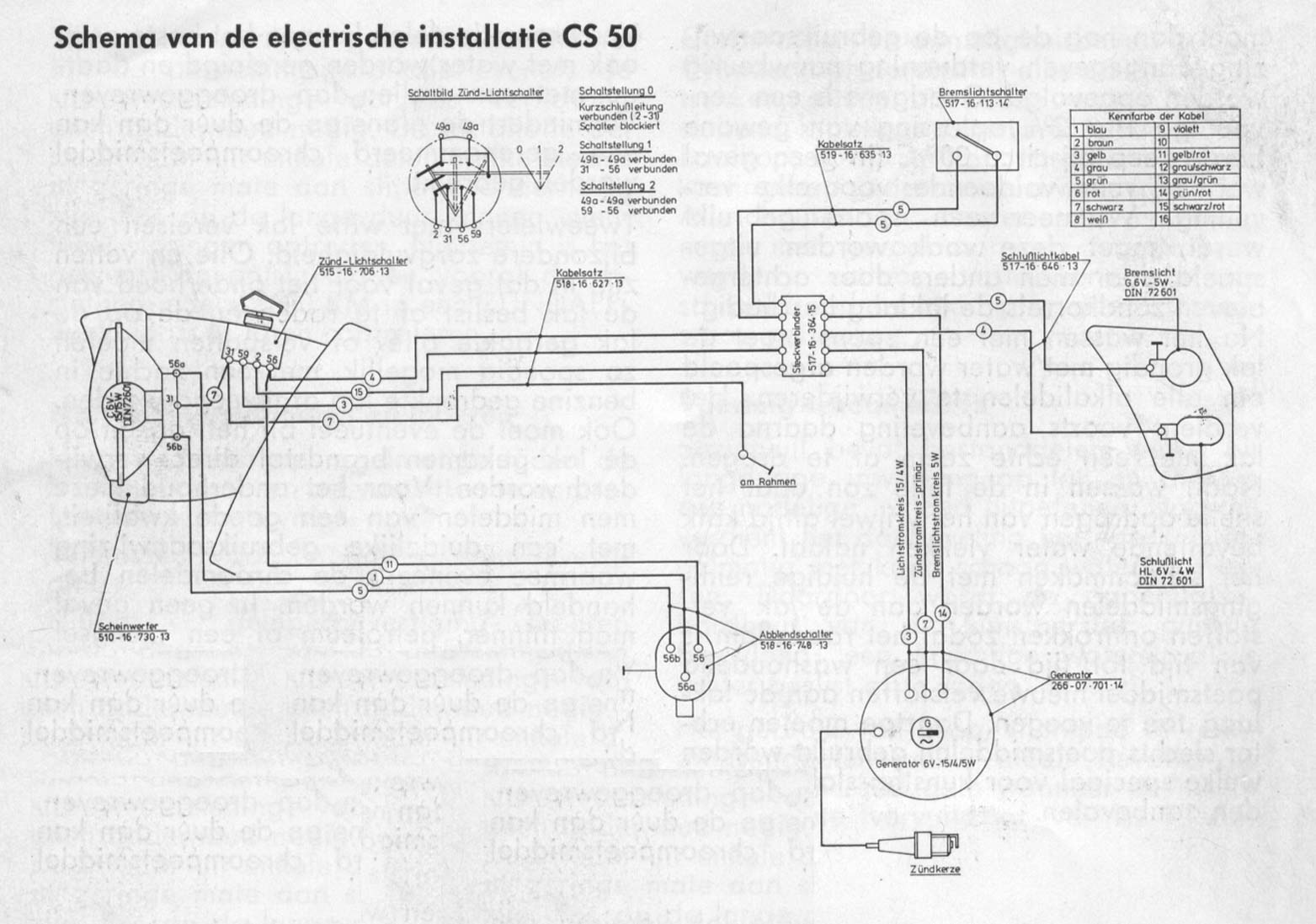

 CS 50 517-05 L9 *
 GT 50 517-34 L0
 GTS 50 517-35 L0
 GTS 50 SPORT 517-35 L0

 * = Geforceerde luchtkoeling
 Schema groot.

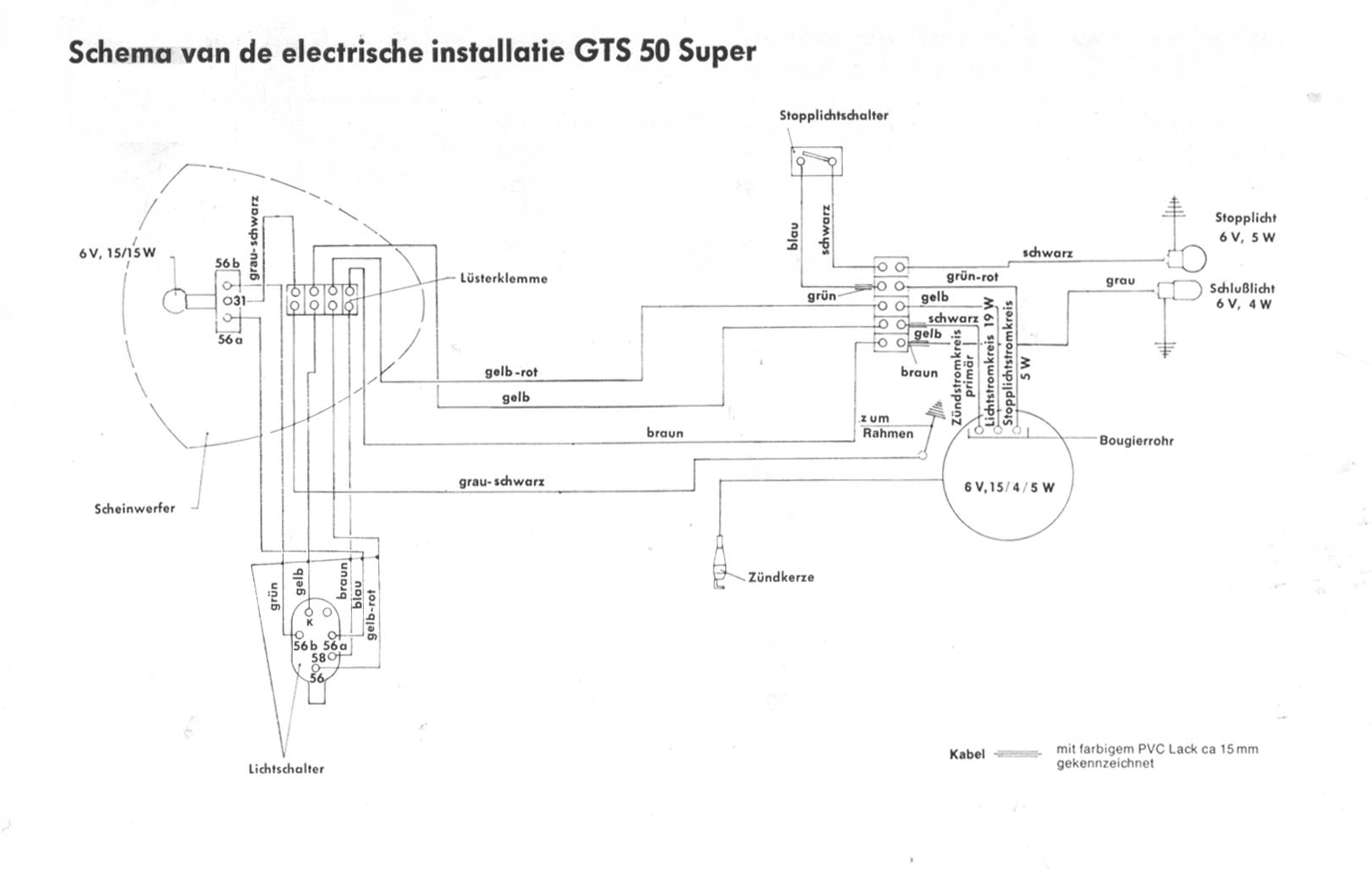

 GTS 50 SUPER 517-35 L5

 Schema groot.

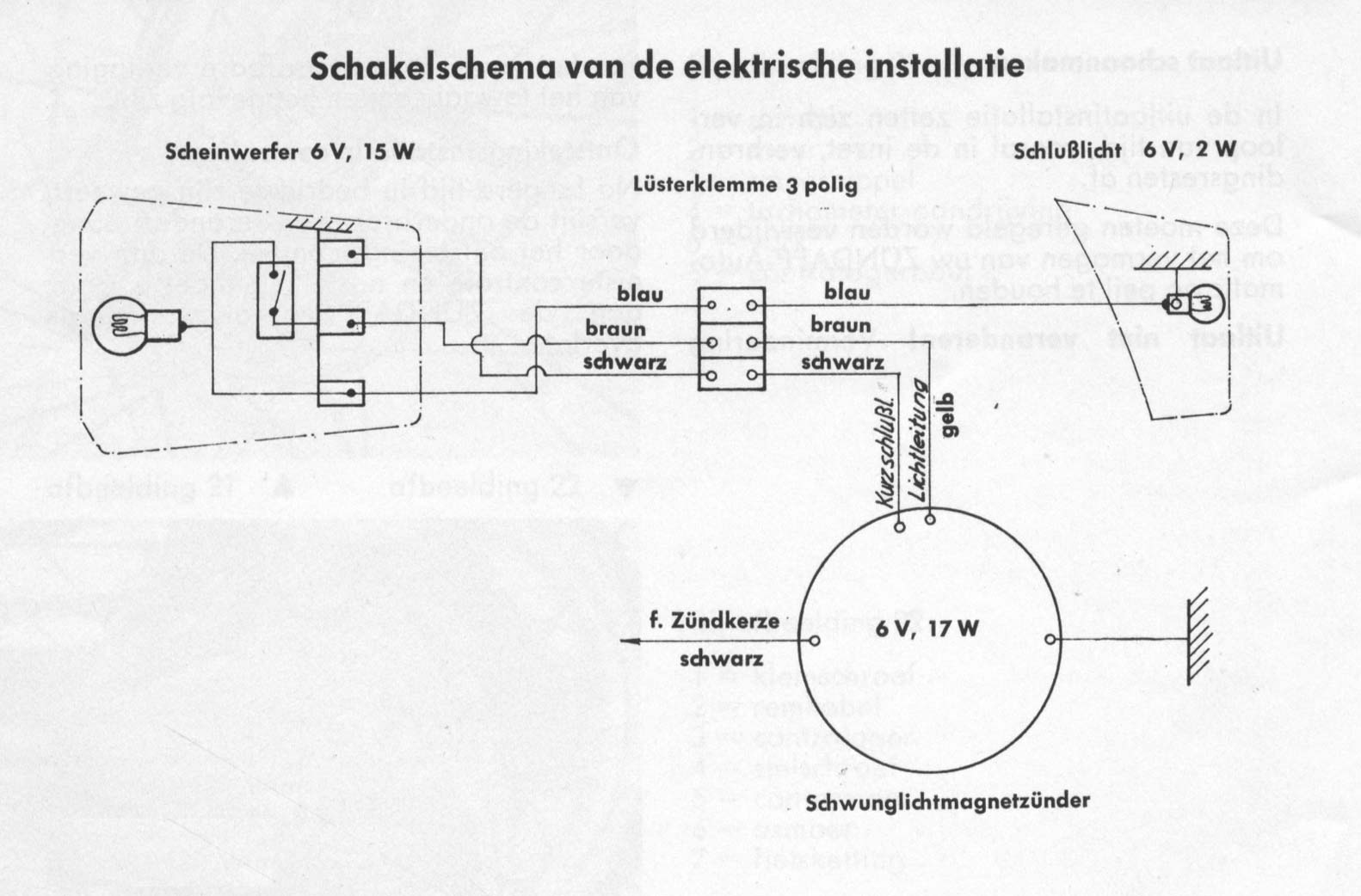

 Automatic-bromfiets 444-06  Schema groot.

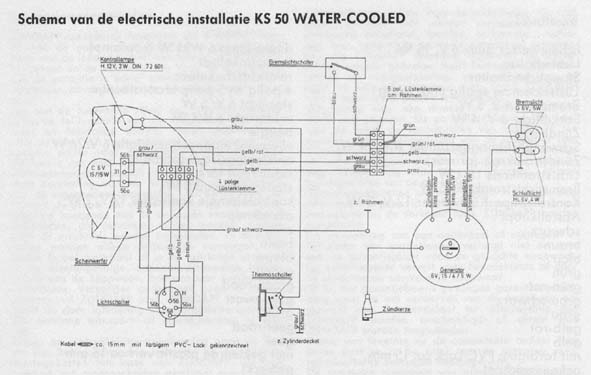

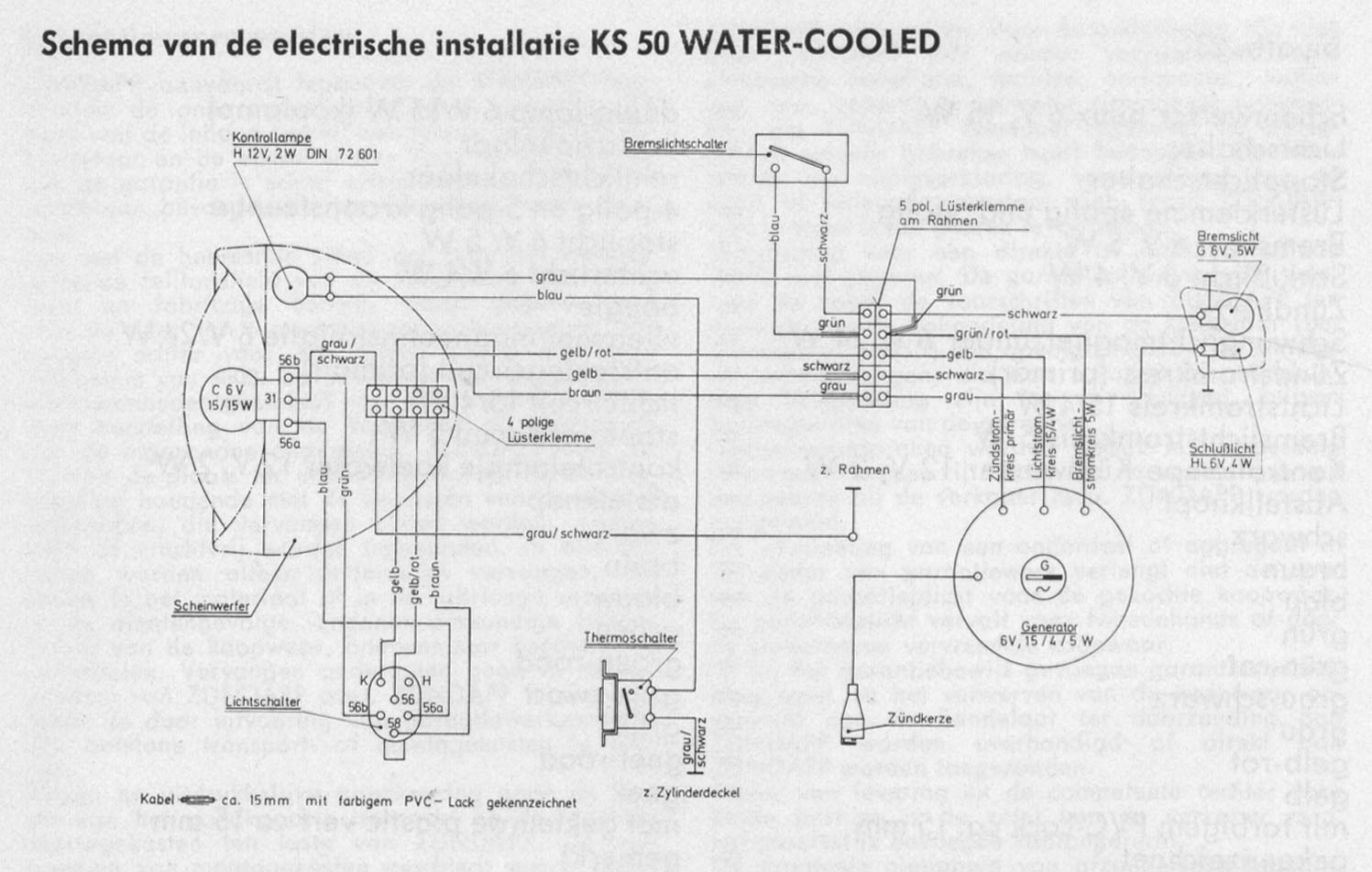

  KS 50 Water-Cooled 517-36L5  Schema groot.

 CS 50 517-05 *

 * = Geforceerde luchtkoeling
 Schema groot.

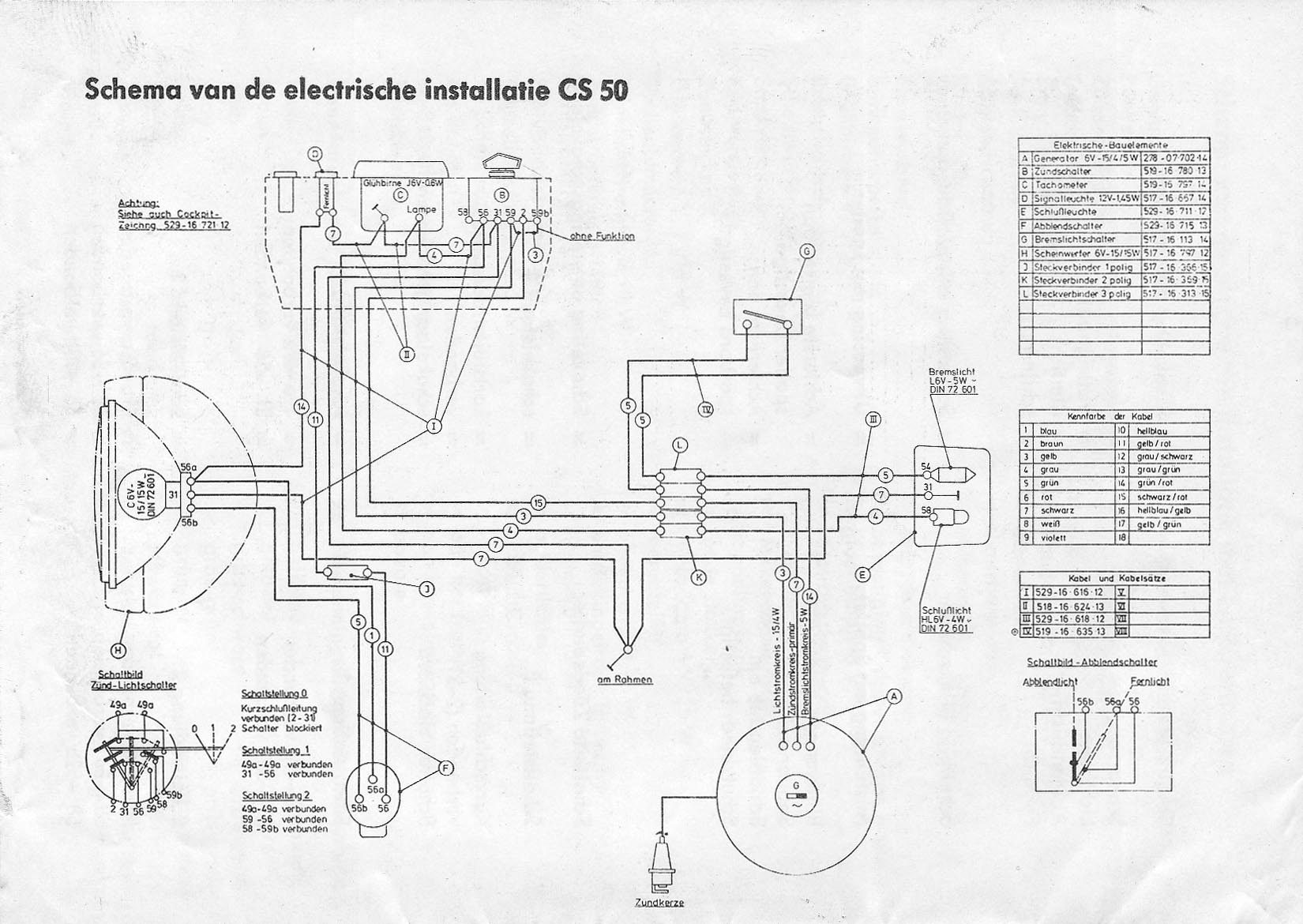

  KS 50 517-05LC* (529)

  * = Geforceerde luchtkoeling
 Schema groot.

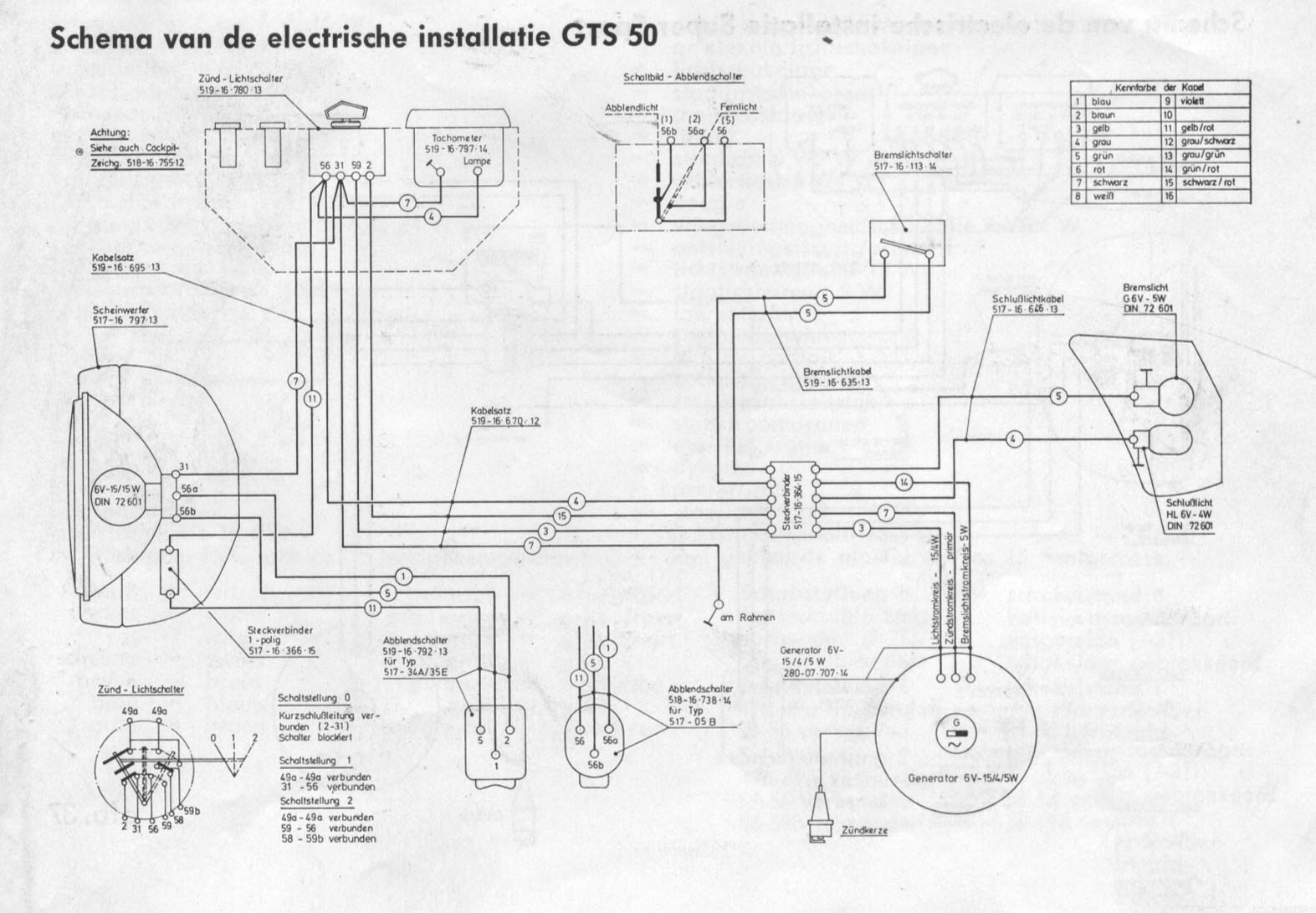

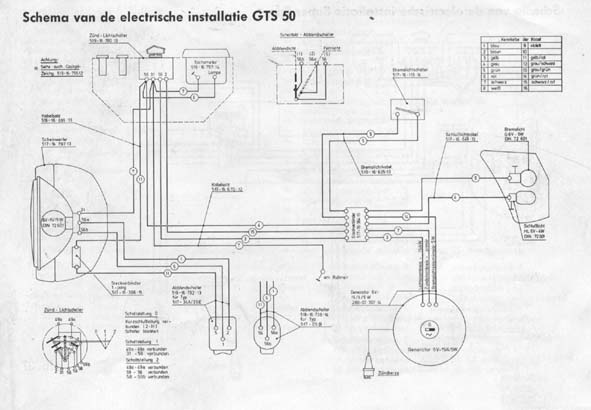

 GTS 50 SPORT 517-35 LE  Schema groot.

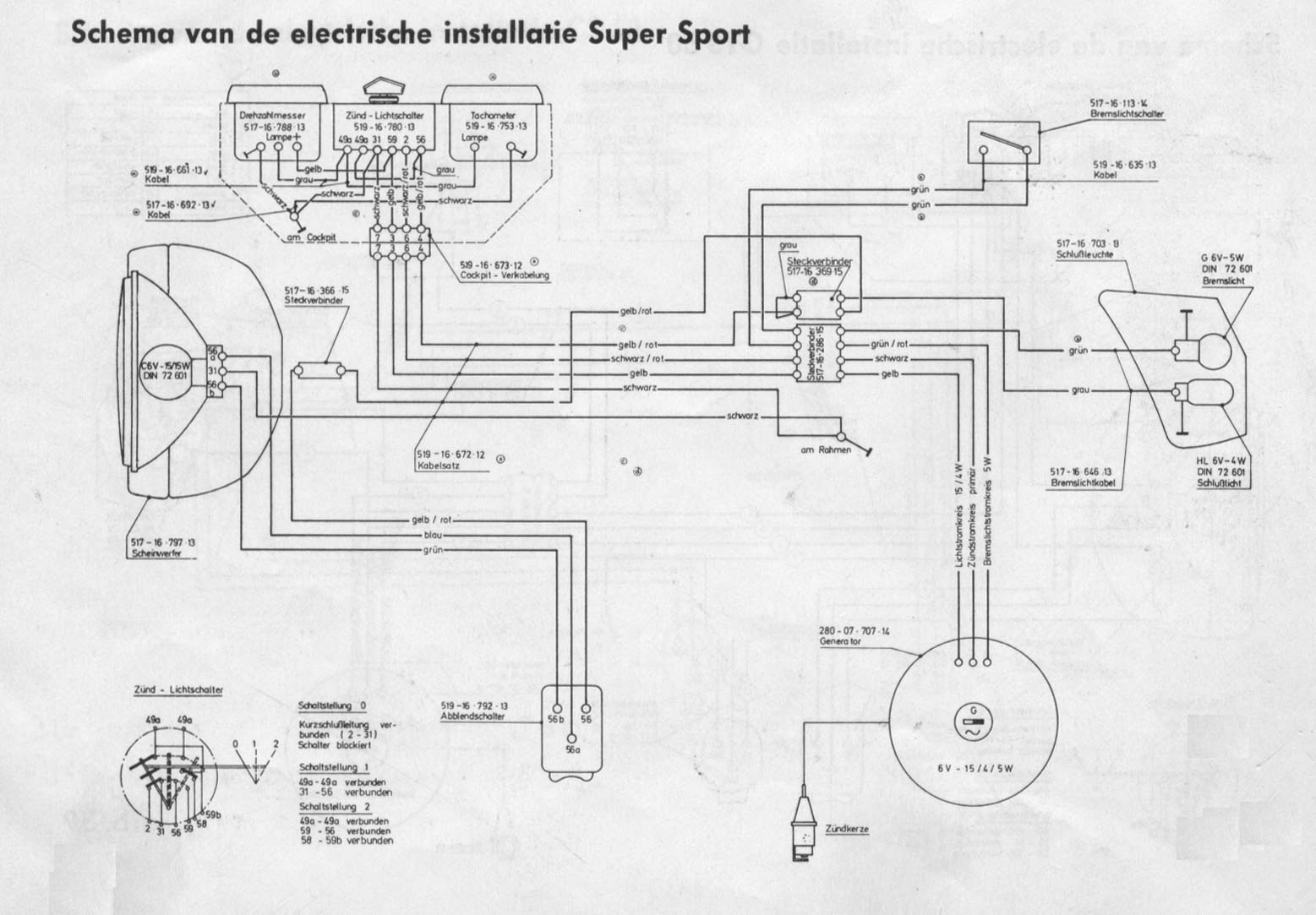

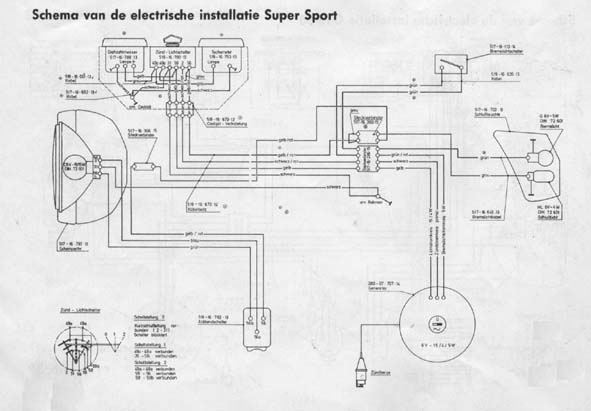

 KS 50 SUPER SPORT 517-35 LF  Schema groot.

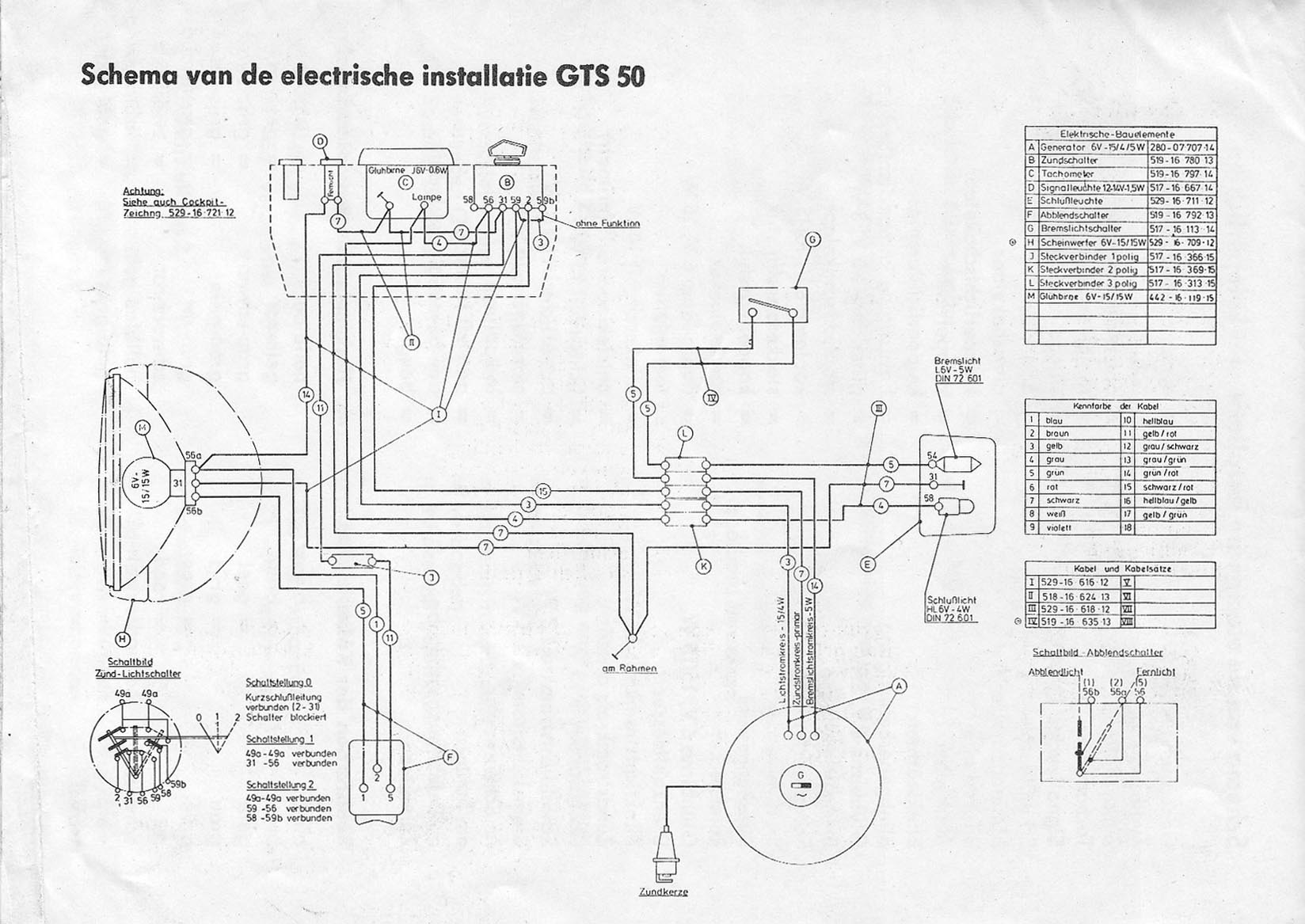

  GTS 50 517-35 LG (529)  Schema groot.

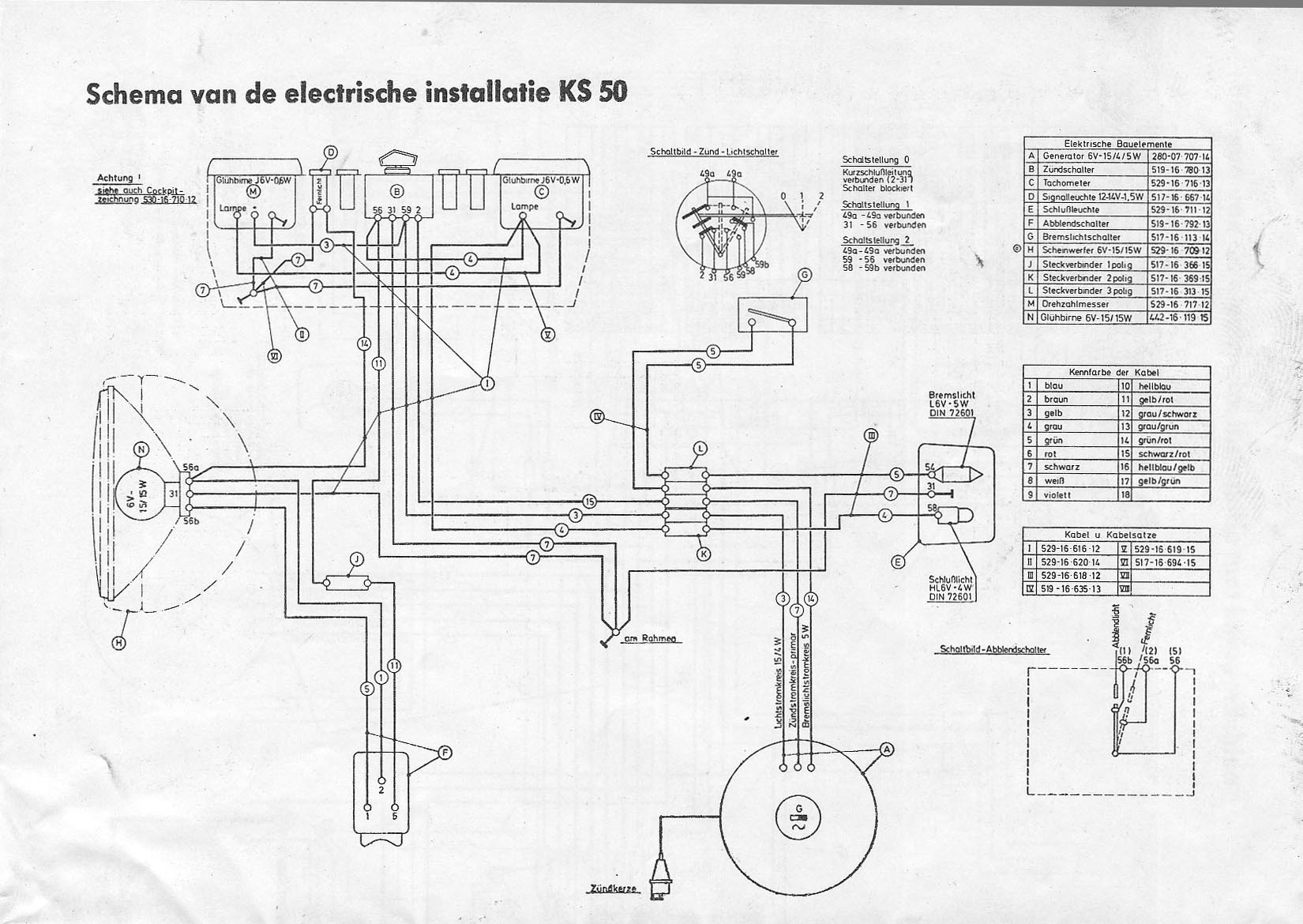

  KS 50 517-35 LH (529)  Schema groot.

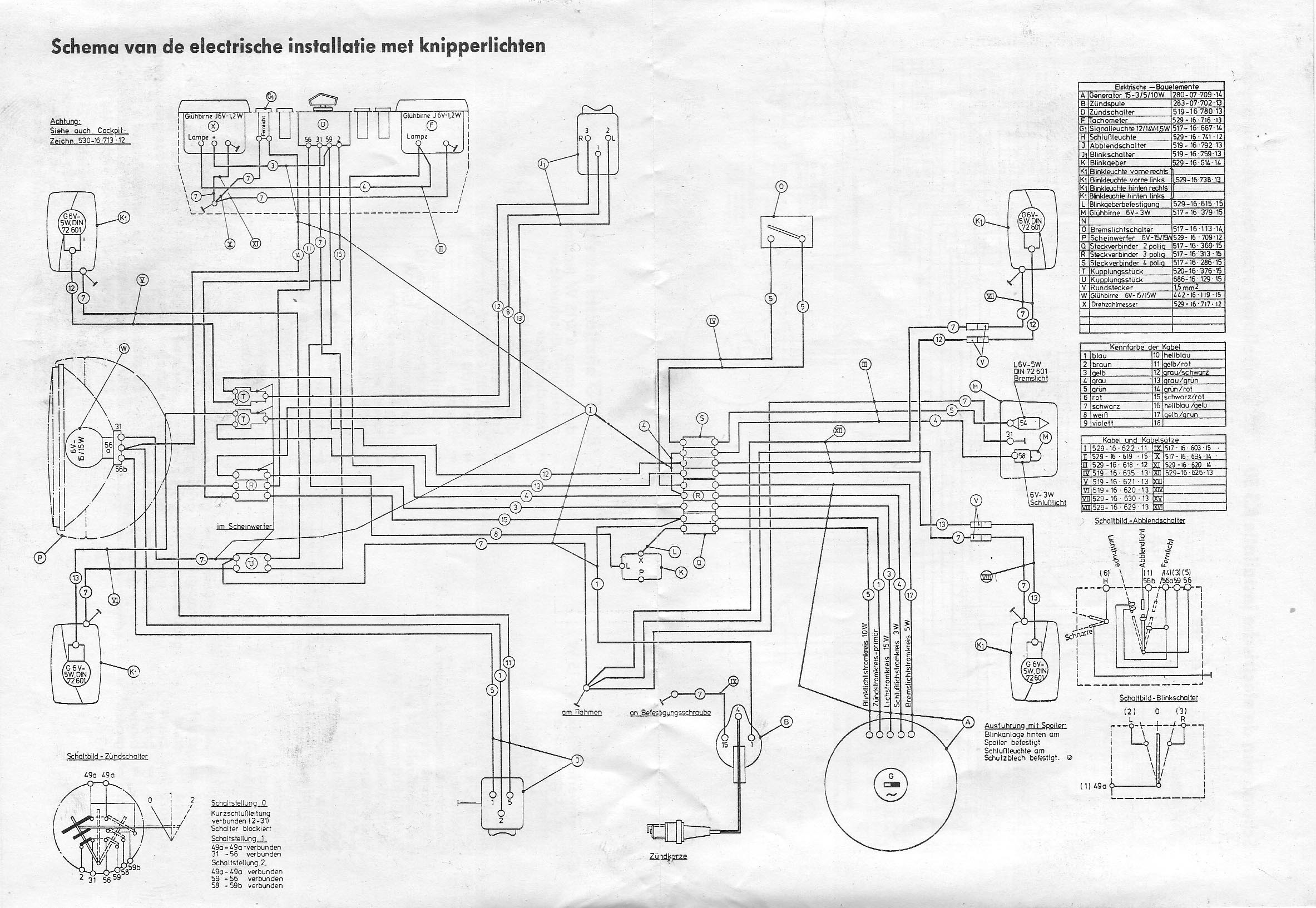

  KS 50 517-35 LH (529)

  Met knipperlichten
 Schema groot.

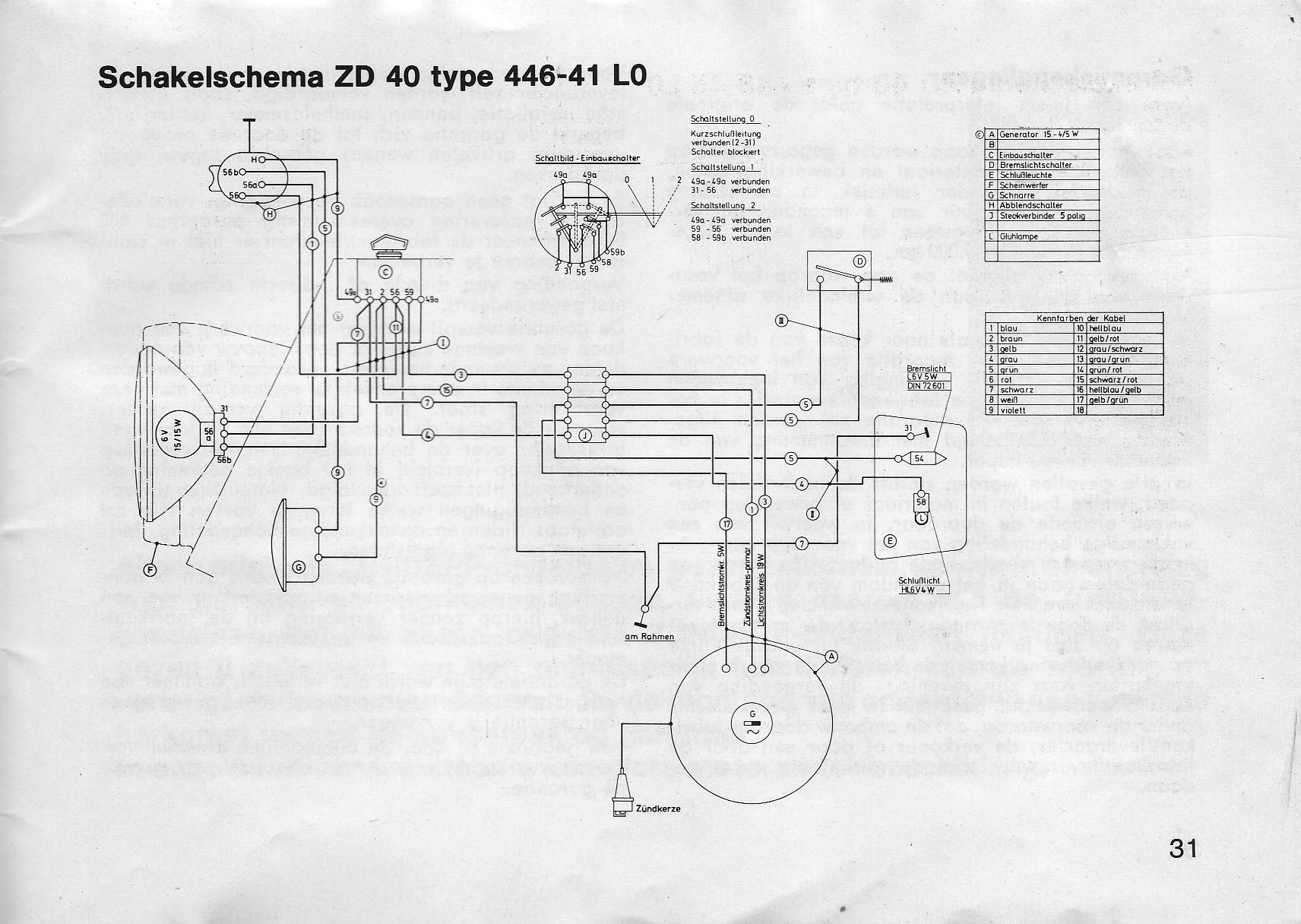

 ZD 40 446-41L0  Schema groot.

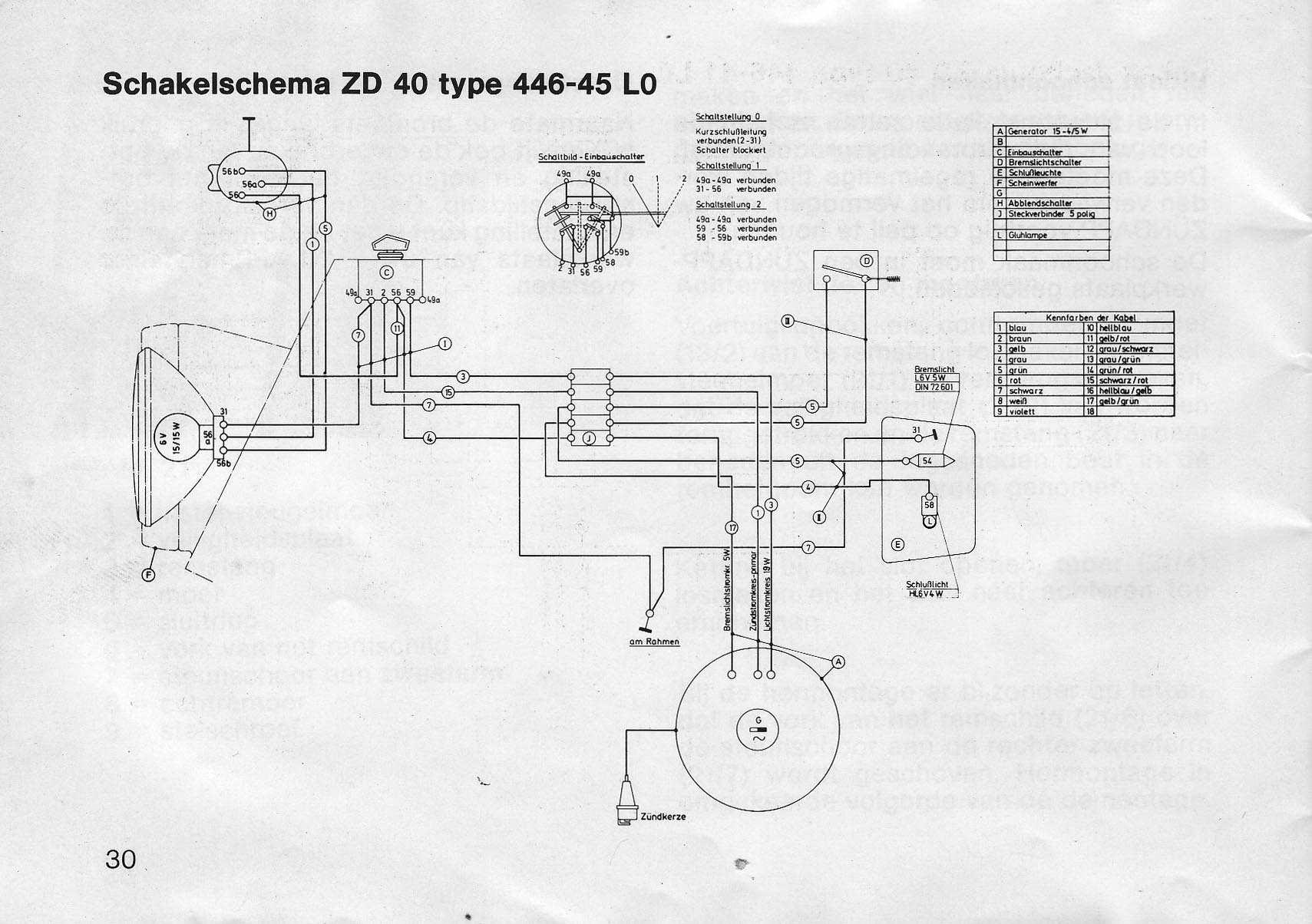

 ZD 40 446-45L0  Schema groot.

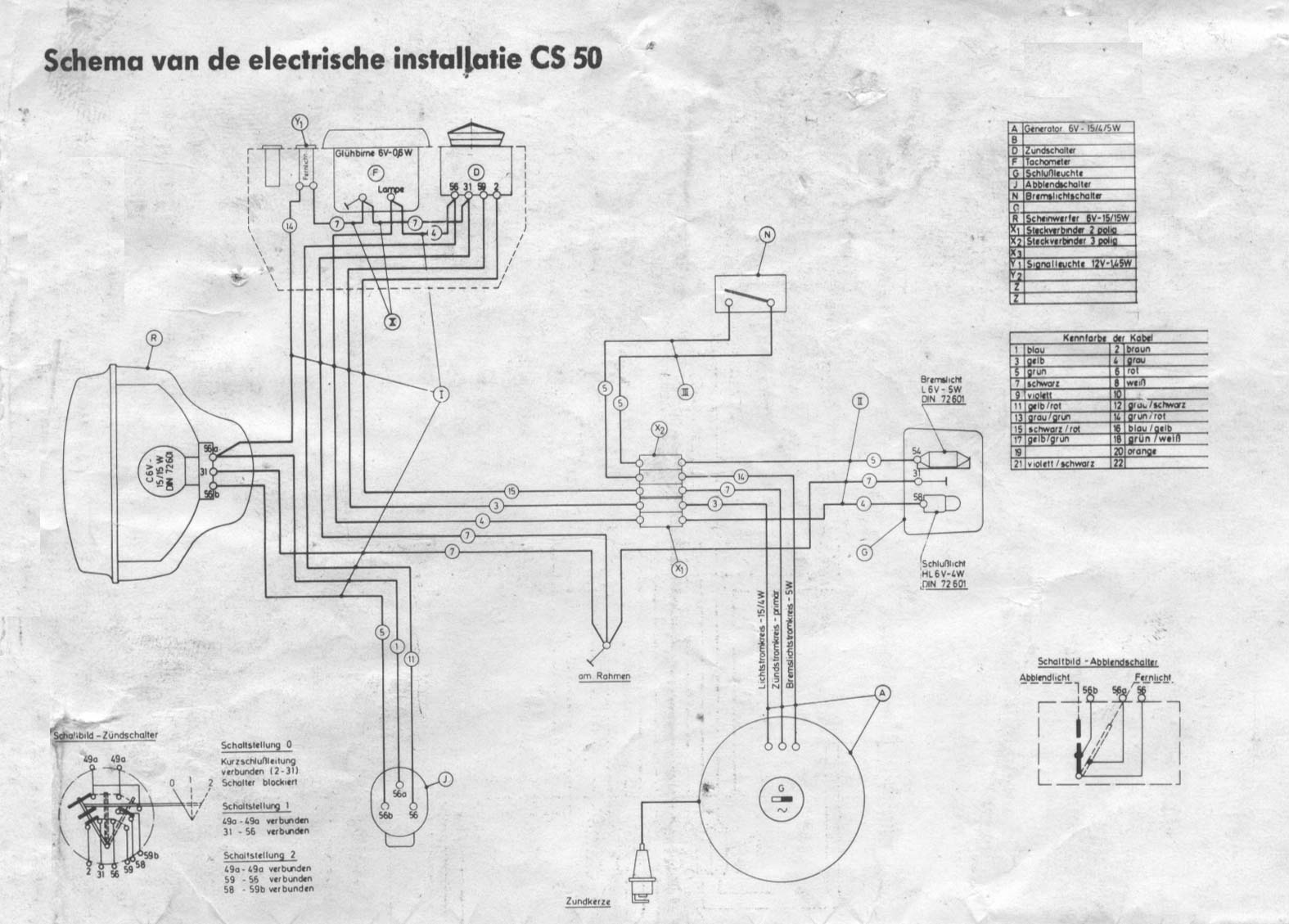

 CS 50 529-032 *

 * = Geforceerde luchtkoeling
 Schema groot.

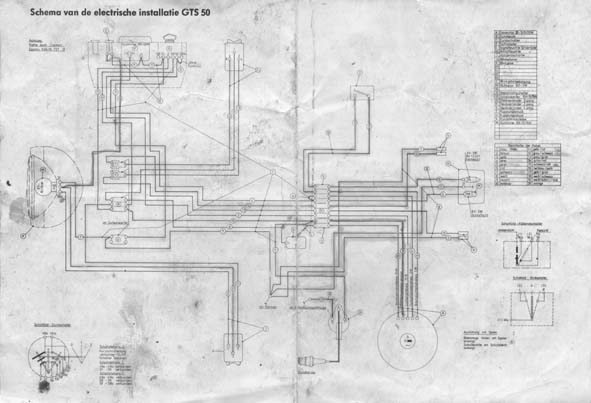

 GTS 50 529-052

 Schema groot.

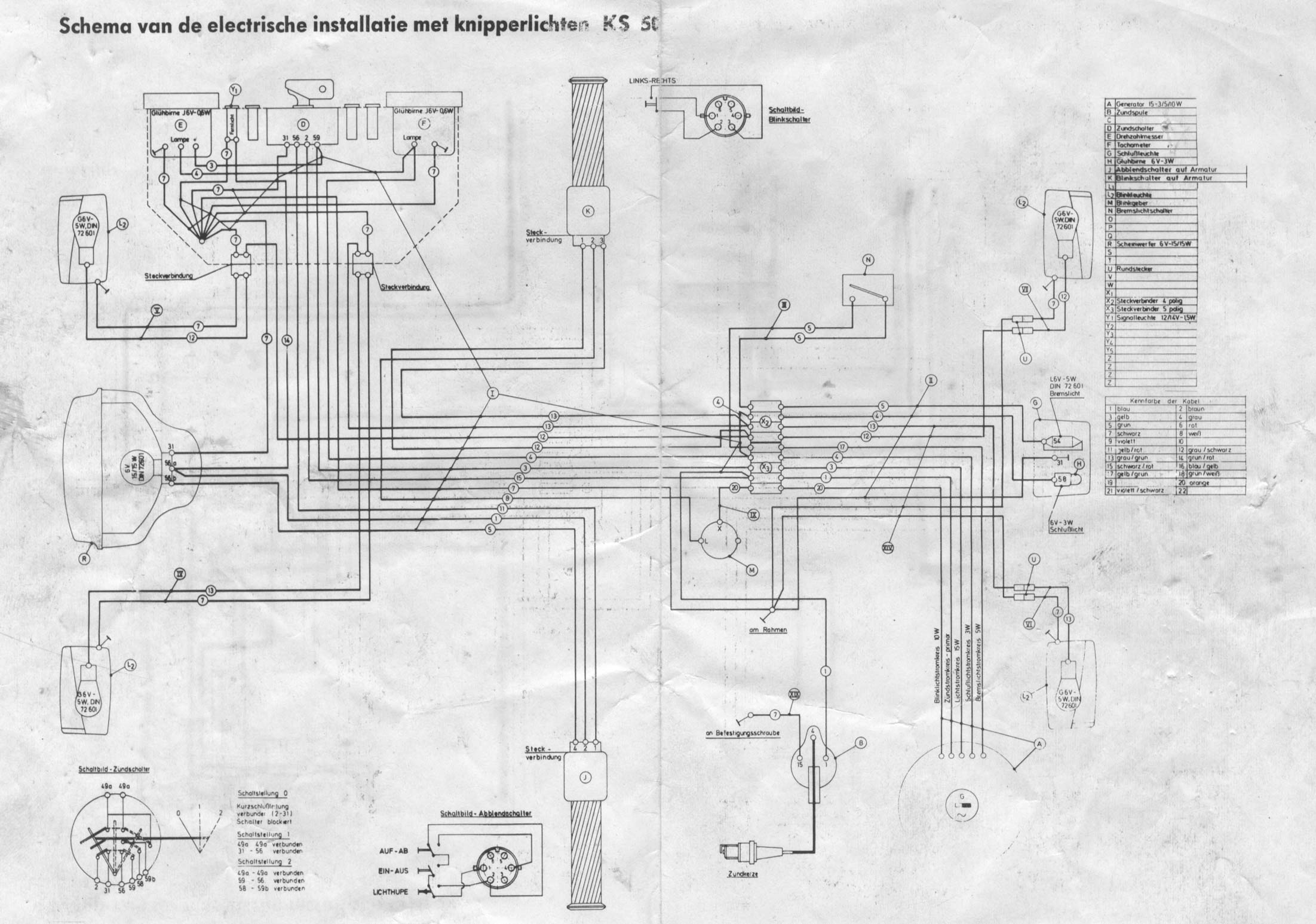

 KS 50 529-053  Schema groot.

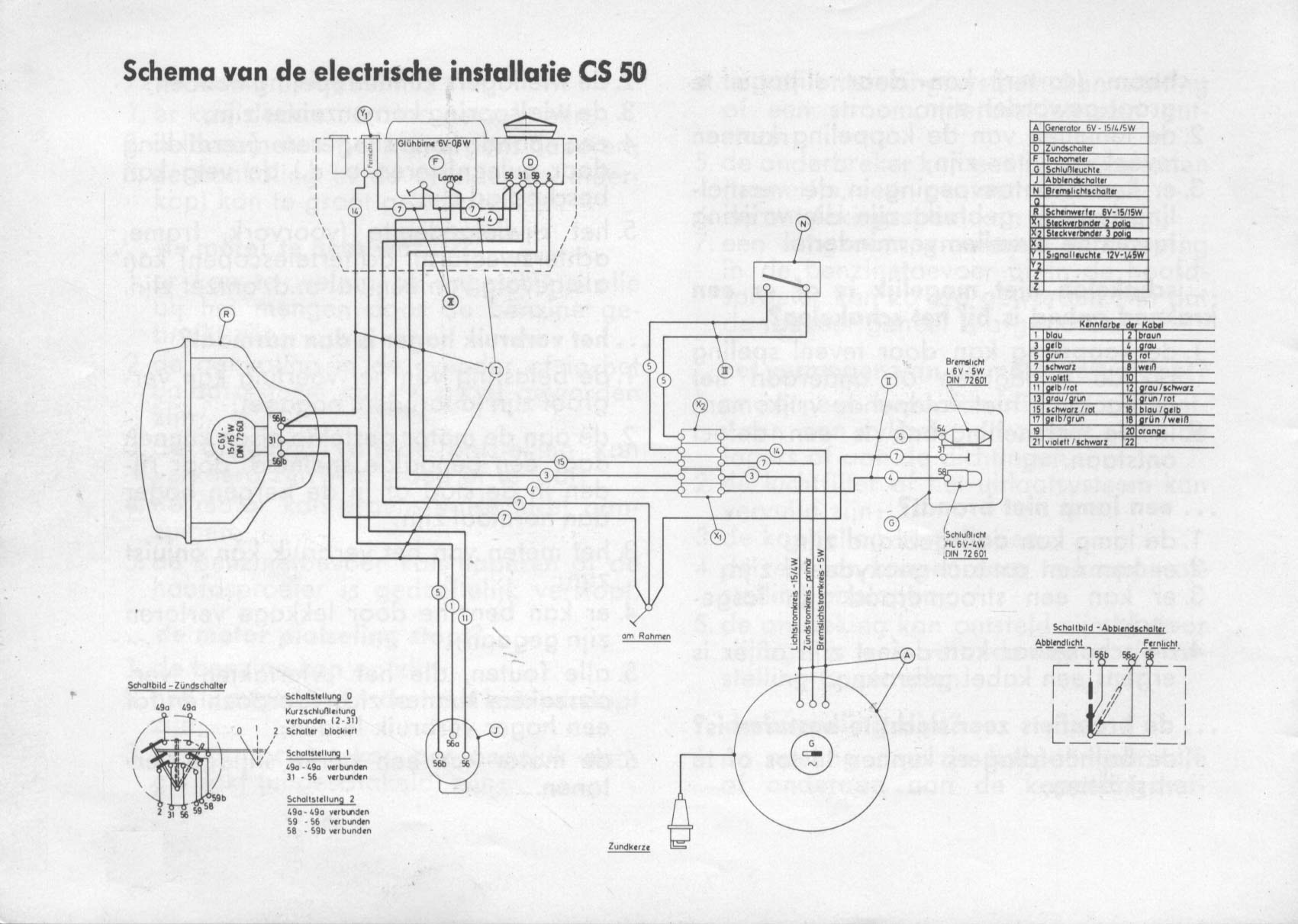

 CS 50 529-034 *

 * = Geforceerde luchtkoeling
 Schema groot.

 Geen schema bekend.
 GTS 50 529-054
 KS 50 529-055

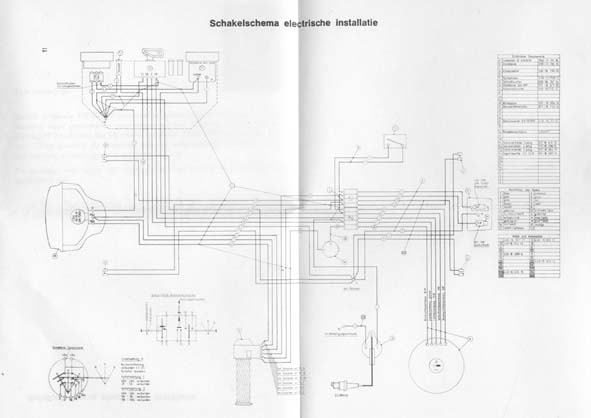

 Sprinter 448-051

 Schema groot.

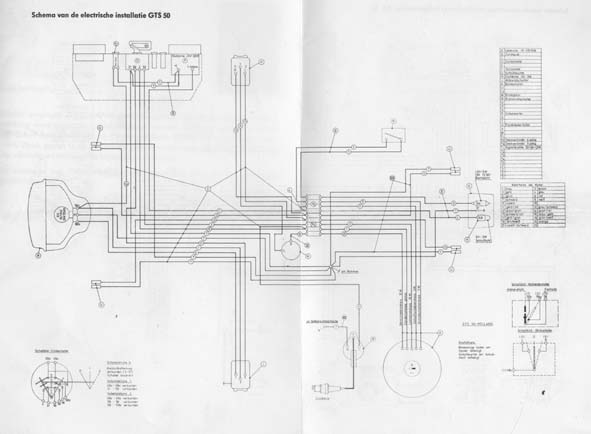

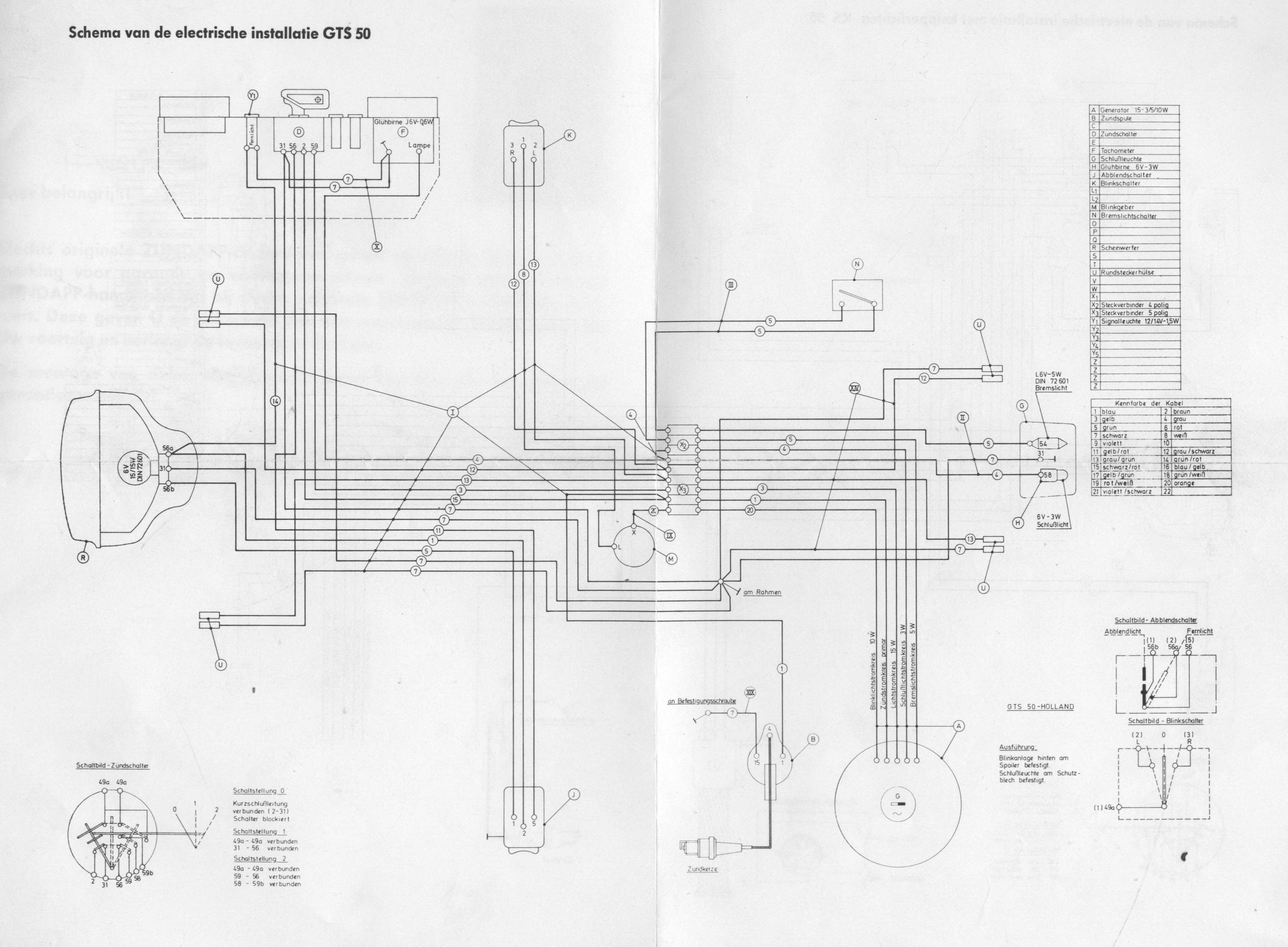

 GTS 50 529-056

 Schema groot.

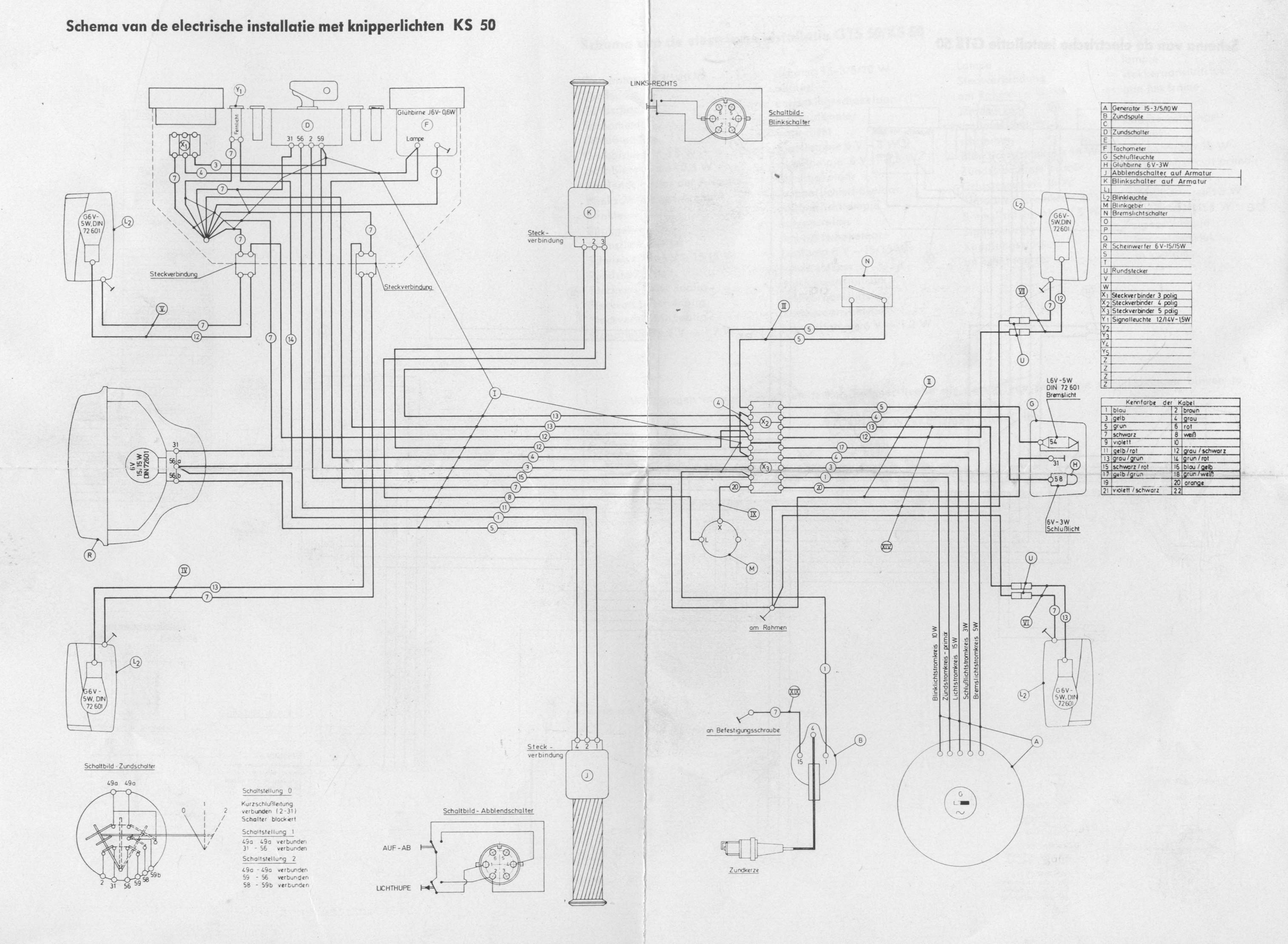

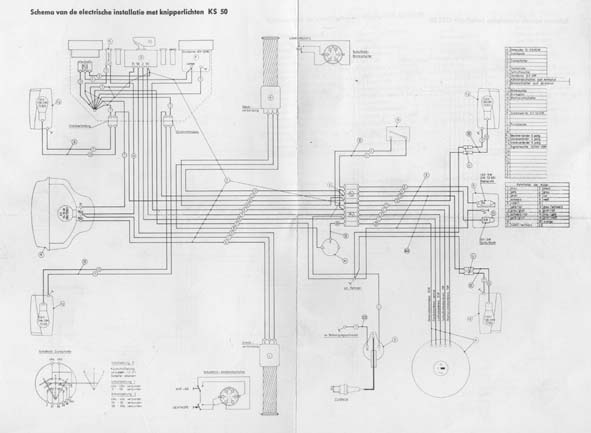

 KS 50 529-057

 Schema groot.

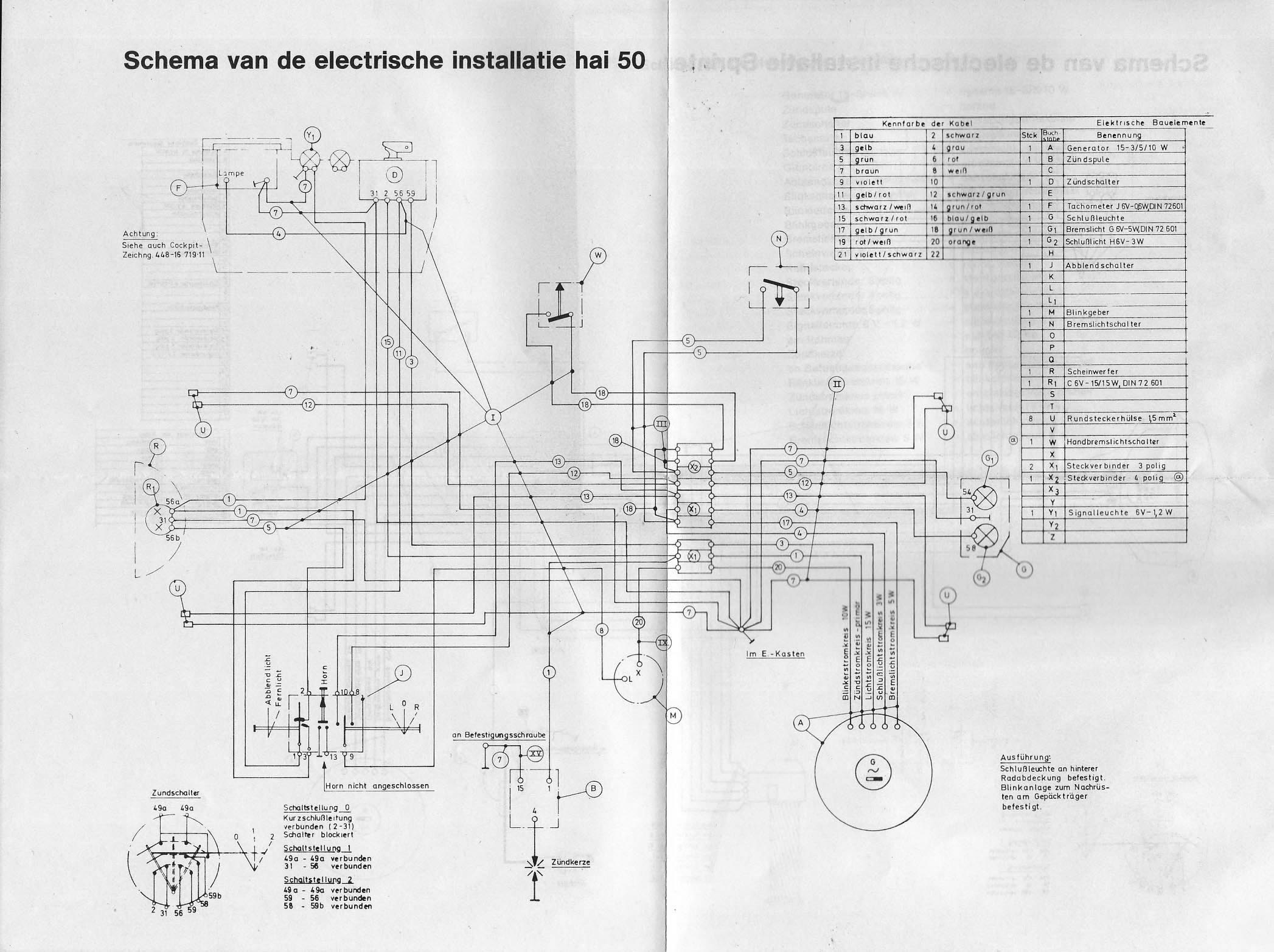

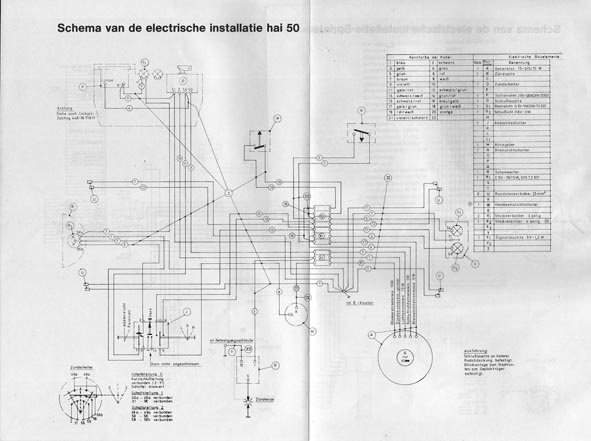

 HAI 50 448-160  Schema groot.

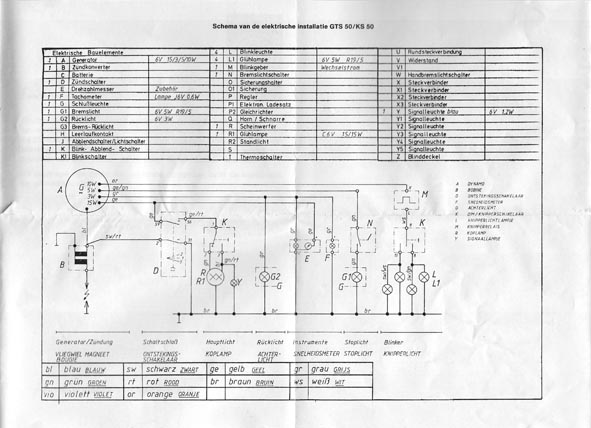

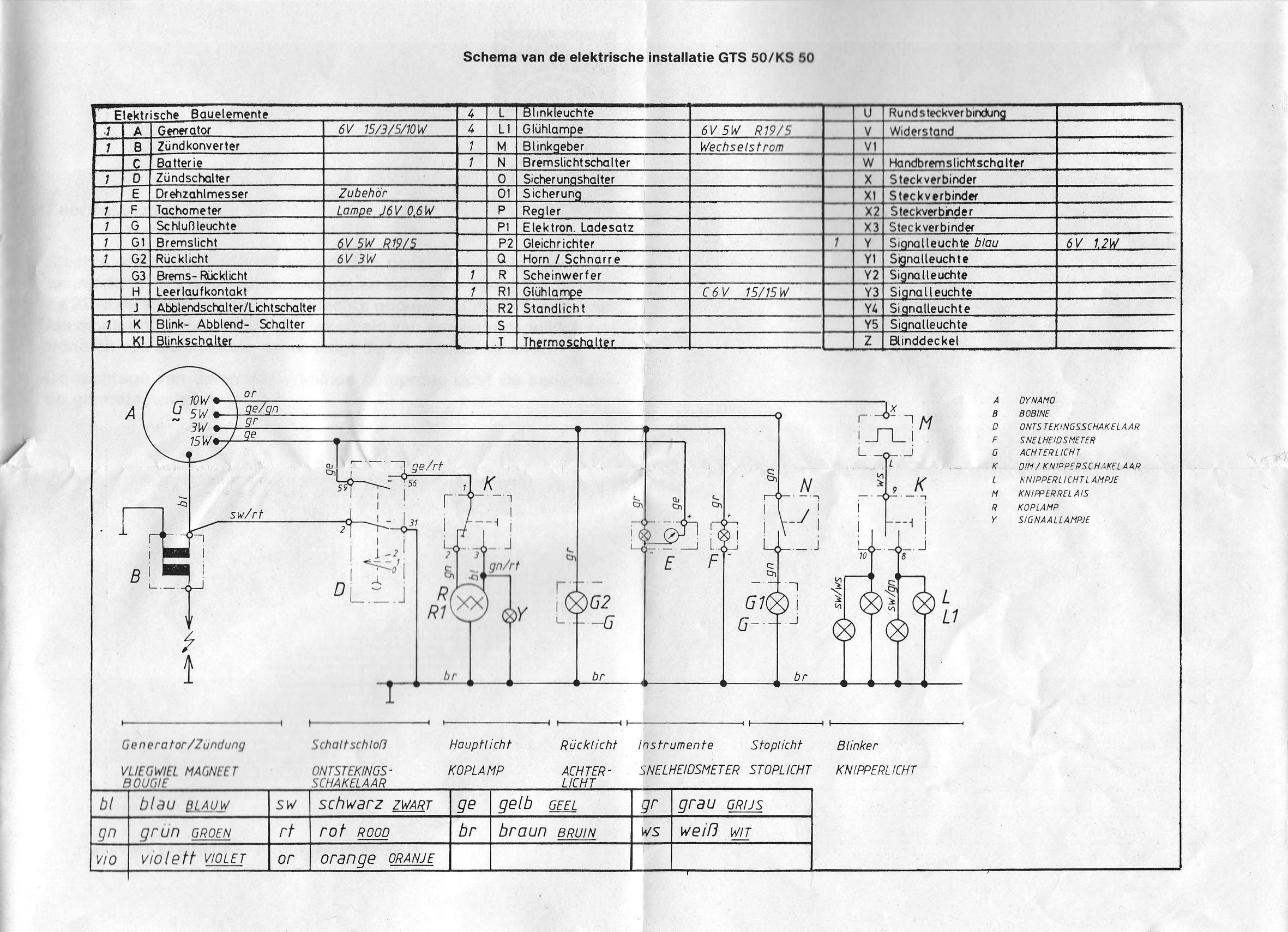

 GTS 50 540-120
 KS 50 540-121
 Schema groot.

Dit zijn echter nog niet alle schema's als er meer zijn dan worden deze z.s.m. geplaatst.
