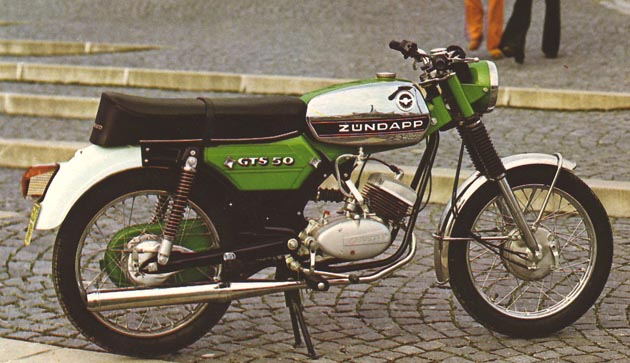

Type: 517-35 LE GTS-50

 Motor
 Type:  Een Cilinder tweetakt.
 Constructie::  Blok-constructie met aangebouwde versnellingsbak.
 Cilinderinhoud:  49,9 cc.
 Boring:  39 mm ø.
 Slag:  41,8 mm.
 Compressieverhouding:  1 : 8,5
 Koeling:  Rijwind-koeling.
 Smering:  Mengsmering 1:25.

 Carburateur
 Merk:  Bing.
 Type:  1/10/120
 Hoofdsproeier:  60A
 Naaldsproeier:  2,17.
 No. van sproeiernaald:  2
 Naaldstand:  2
 No. van Gasschuif:  24

 Electrische installatie:
 Merk:  Bosch.
 Type:  Vliegwiel/magneet licht en ontstekingsinstallatie.
 Vermogen:  6 Volt 24 Watt.
 Bougie/Warmtegraad:  Bosch W175
 Electrodeafstand:  0,4.
 Ontstekingstijdstip:  1,8-2 mm voor bovenste dode punt.
 Duplolamp:  6V 15/15 Watt.
 Achterlamp:  6V 4 Watt.
 Stoplamp:  6V 5 Watt.
 Instrument verlichting:  n.v.t.
 Knipperlichten:  n.v.t.

 Versnellingsbak:
 Constructie:  Tandwielen met trekkogelschakeling.
 Aantal Versnellingen:  4 Voet
 Versnellingsbakolie en Hoeveelheid:  350 cc. SAE 80.
 Verhoudingen versnellingsbak:
 1e Versnelling:  3,636
 2e Versnelling:  2,058
 3e Versnelling:  1,363
 4e Versnelling:  1,080
 Koppeling:  Meervoudige natte platen.
 Overbrengingsverhouding motor/versnellingsbak  4,33.
 Aandrijving op:  Achterwiel.
 Ketting maat:  1/2 x 3/16.
 Aantal Rollen:  114.
 Overbrengverhouding versnellingsbak/achterwiel:  3,308
 1e Versnelling:  52,082
 2e Versnelling:  29,479
 3e Versnelling:  19,524
 4e Versnelling:  15,47
 Frame:
 Constructie:  Volgens speciaal procede onder hogedruk gegoten lichtmetaal.
 Vering voor:  Telescoopvork.
 Olievulling per veerbeen:  70 cc SAE 20.
 Vering Achter:  Zweefarm met Hydaulisch gedempte veerelementen.
 Instelbaar:  Nee.
 Bandenmaat:  2,75 x 17".
 Bandenspanning:
 Voor met 1 persoon:  1,4 atm.
 Voor met 2 personen:  1,4 atm.
 Achter met 1 persoon:  1,8 atm.
 Achter met 2 personen:  2,5 atm.
 Remmen:
 Voor:  Volnaaf trommelrem.
 Diameter:  150 mmø.
 Achter:  Volnaaf trommelrem.
 Diameter:  120 mmø.
 Benzinetank:
 Inhoud totaal:  11,25 Liter.
 Reserve:  ca.1,8 Liter.
 Maten en Gewichten:
 Ledig gewicht ca.:  81 KG.
 Toelaatbaar totaalgewicht:  235 KG.
 Wielbasis ca.:  1259 mm.
 Lengte ca.:  1920 mm.
 Breedte ca.:  570 mm.
 Voertuig hoogte ca.:  920 mm.
 Zithoogte ca.:  800 mm.
 Stijgvermogen:  Onbekend

Gegevens uit bediening en onderhoud Zündapp
