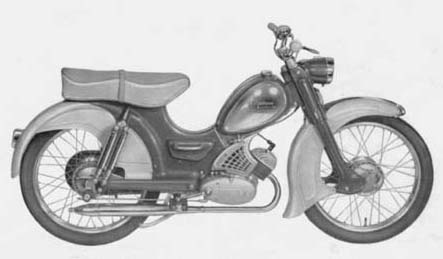

TYPE: 429 Super Combinette

 Motor
 Type:  266 ,Een Cilinder tweetakt.
 Constructie::  Blok-constructie met aangebouwde versnellingsbak.
 Cilinderinhoud:  49,9 cc.
 Boring:  39 mm ø.
 Slag:  41,8 mm.
 Compressieverhouding:  1 :7
 Koeling:  Rijwind
 Smering:  Mengsmering 1:25

 Carburateur
 Merk:  Bing.
 Type:  1/10/67
 Hoofdsproeier:  52
 Naaldsproeier:  2,17
 No. van sproeiernaald:
 Naaldstand:  3 van boven
 No. van Gasschuif:

 Electrische installatie:
 Merk:  Bosch.
 Type:  Vliegwiel/magneet licht en ontstekingsinstallatie.
 Vermogen:  6 Volt 17 Watt.
 Bougie/Warmtegraad:  Bosch W225 T1
 Electrodeafstand:  0,7.
 Ontstekingstijdstip:  1,8-2 mm voor bovenste dode punt.
 Koplamp:  6V 15 W
 Achterlamp:  6V 2 W
 Stoplamp:  n.v.t.
 Instrument verlichting:  n.v.t.
 Knipperlichten:  n.v.t.

 Versnellingsbak:
 Constructie:  Trekkogel schakeling
 Aantal Versnellingen:  3 Hand
 Versnellingsbakolie en Hoeveelheid:  300 cc SAE 80
 Verhoudingen versnellingsbak:
 1e Versnelling:  1:36,5
 2e Versnelling:  1:21,8
 3e Versnelling:  1:14,2
 4e Versnelling:  n.v.t
 Koppeling:  3 schijven oliebad koppeling
 Overbrengingsverhouding motor/versnellingsbak
 Aandrijving op:  Achterwiel.
 Ketting maat:  1/2 x 3/16.
 Aantal Rollen:
 Overbrengverhouding versnellingsbak/achterwiel:
 1e Versnelling:
 2e Versnelling:
 3e Versnelling:
 4e Versnelling:
 Voortandwiel aantal tanden;
 Achtertandwiel aantal tanden:
 Frame:
 Constructie:  Volgens speciaal procede onder hogedruk gegoten lichtmetaal.
 Vering voor:  Instelbare swingarm
 Olievulling per veerbeen:  n.v.t.
 Vering Achter:  Zweefarm met 4 ongedempte veerelementen.
 Instelbaar: Ja 2 afschakelbaar
 Bandenmaat:  23" x 2,5"
 Bandenspanning:
 Voor met 1 persoon:  1,2
 Voor met 2 personen:
 Achter met 1 persoon:  1,8
 Achter met 2 personen:
 Remmen:
 Voor:  Volnaaf trommelrem.
 Diameter:  120 mmø.
 Achter:  Volnaaf trommelrem.
 Diameter:  120 mmø.
 Benzinetank:
 Inhoud totaal:  7,3 Liter.
Reserve:  ca.0,5 Liter.
 Maten en Gewichten:
 Ledig gewicht ca.:  67 KG
 Toelaatbaar totaalgewicht:  230 KG
 Wielbasis ca.:  1210 mm
 Lengte ca.:  1840 mm
 Breedte ca.:  570 mm
 Voertuig hoogte ca.:  960 mm
 Zithoogte ca.:  840-900 mm
 Stijgvermogen

GEGEVENS ZIJN NIET COMPLEET

Gegevens uit bediening en onderhoud Zündapp
