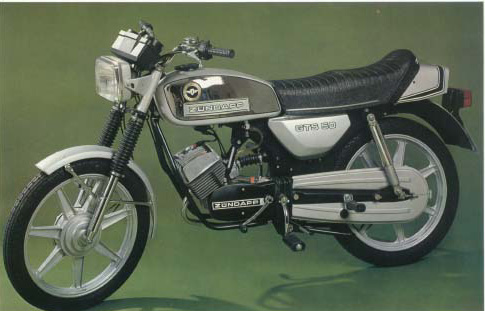

Type: 529-056 GTS-50

 Motor
 Type:  Een Cilinder tweetakt.
 Constructie::  Blok-constructie met aangebouwde versnellingsbak.
 Cilinderinhoud:  49,9 cc.
 Boring:  39 mm ø.
 Slag:  41,8 mm.
 Compressieverhouding:  1 : 7,1
 Koeling:  Rijwindkoeling.
 Smering:  Mengsmering 1:50.

 Carburateur
 Merk:  Bing.
 Type:  17/10/103.
 Hoofdsproeier:  48.
 Naaldsproeier:  2,06
 No. van sproeiernaald:  2.
 Naaldstand:  2.
 No. van Gasschuif:  1
 Stationaire sproeier  30
 Luchtregelschroef  1x open

 Electrische installatie:
 Merk:  Bosch.
 Type:  Vliegwiel/magneet licht en ontstekingsinstallatie.
 Vermogen:  6 Volt 33 Watt.
 Bougie/Warmtegraad:  175 (Bosch W8D).
 Electrodeafstand:  0,4.
 Ontstekingstijdstip:  1,8-2 mm voor bovenste dode punt.
 Duplolamp:  6V 15/15 Watt.
 Achterlamp:  6V 4 Watt.
 Stoplamp:  6V 5 Watt.
 Instrument verlichting:  6V ...Watt.
 Knipperlichten:  n.v.t. (verkabeling aanwezig)

 Versnellingsbak:
 Constructie:  Tandwielen met trekkogelschakeling.
 Aantal Versnellingen:  4.
 Versnellingsbakolie en Hoeveelheid:  350 cc. SAE 80.
 Verhoudingen versnellingsbak:
 1e Versnelling:  3,64.
 2e Versnelling:  2,06.
 3e Versnelling:  1,36.
 4e Versnelling:  1,08.
 Koppeling:  Meervoudige natte platen.
 Overbrengingsverhouding motor/versnellingsbak  4,33.
 Aandrijving op:  Achterwiel.
 Ketting maat:  1/2 x 3/16.
 Aantal Rollen:  122.
 Overbrengverhouding versnellingsbak/achterwiel:  3,31.
 1e Versnelling:  52,12.
 2e Versnelling:  29,50.
 3e Versnelling:  19,54.
 4e Versnelling:  15,48.
 Frame:
 Constructie:  Volgens speciaal procede onder hogedruk gegoten lichtmetaal.
 Vering voor:  Telescoopvork.
 Olievulling per veerbeen:  70 cc SAE 20.
 Vering Achter:  Zweefarm met Hydaulisch gedempte veerelementen.
 Instelbaar:  ja..
 Bandenmaat:  2,75 x 17".
 Bandenspanning:
 Voor met 1 persoon:  1,8 atm.
 Voor met 2 personen:  1,8 atm.
 Achter met 1 persoon:  2,0 atm.
 Achter met 2 personen:  2,5 atm.
 Remmen:
 Voor:  Volnaaf trommelrem.
 Diameter:  150 mmø.
 Achter:  Volnaaf trommelrem.
 Diameter:  150 mmø.
 Benzinetank:
 Inhoud totaal:  13,5 Liter.
 Reserve:  2,4 Liter.
 Maten en Gewichten:
 Ledig gewicht ca.:  90 KG.
 Toelaatbaar totaalgewicht:  255 KG.
 Wielbasis ca.:  1235 mm.
 Lengte ca.:  1870 mm.
 Breedte ca.:  652 mm.
 Voertuig hoogte ca.:  1000 mm.
 Zithoogte ca.:  768 mm.
 Stijgvermogen  Ca 21%.

Gegevens uit bediening en onderhoud Zündapp
