| Motor | |
| Type: | Een Cilinder tweetakt. |
| Cilinderinhoud: | 82 cc. |
| Boring: | 50 mm ø. |
| Slag: | 41,8 mm. |
| Compressieverhouding: | 1 : 9 |
| Koeling: | Waterkoeling middels impellerpomp |
| Smering: | Mengsmering 1:25. |
| Vermogen: | 5 Ps (3,7 kW) |
| Carburateur | |
| Merk: | Bing. |
| Type: | 1/16,5/11 |
| Hoofdsproeier: | 125 of 130 |
| Stationairsproeier: | 50 |
| Mengbuis: | Nr. 15 |
| Stationairschroef: | Ca 1/4 -1/2 open |
| Koud start inrichting: | Hand Choke |
| Aanzuig demping: | Aanzuig geluiddemper. |
| Electrische installatie: | |
| Merk: | Bosch. |
| Type: | Vliegwiel/magneet licht en ontstekingsinstallatie. |
| Vermogen: | 12 Volt 20 Watt. of 12 Volt 60 Watt |
| Bougie/Warmtegraad: | Bosch W175T1 |
| Electrodeafstand: | 0,4 mm |
| Ontstekingstijdstip: | 1,8 mm voor bovenste dode punt. |
| Versnellingsbak: | |
| Constructie: | Keerkoppelling |
| Standen: | Vooruit - Stop - Achteruit |
| Verhoudingen versnellingsbak: | |
| Vooruit: | 10:29 |
| Achteruit: | 10:29 |
| Schroefdiameter: | 81/4" |
| Steiging: | 8" |
| Versnellingsbak olie: | SM 33 = Shell Macoma 33 (1968) |
| Huidige Versnellingsbak olie: | Shell Omala 68 (2009) |
| Huidige Versnellingsbak olie alternatief: | Shell Spirax A 80W90 (2009) |
| 1e Vulling : | 280 ccm |
| Inhoud : | 240 ccm |
| Afmetingen - verbruik | |

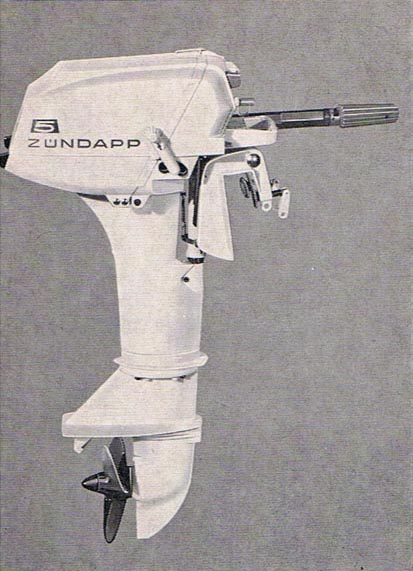

| Kortstaart: | Lengte 575 mm voor spiegelhoogte 380-420 mm. |

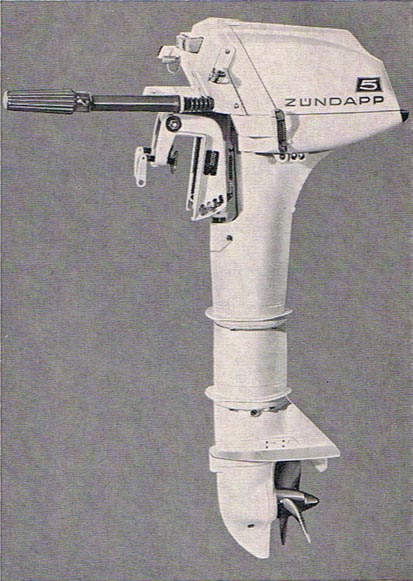

| Langstaart: | Lengte 725 mm voor spiegelhoogte 380-530 mm. |
| Motormontage: | Middels klemmen aan de spiegel. |
| Motor ophanging: | 3 punten in rubberen trillingsdempers. |
| Gashandle: | Naar boven en onderen beweegbaar. |
| Brandstoftank: | Extern middels snelkoppeling. |
| Inhoud: | 13,5 Liter |
| Volgas vaarduur volle tank: | Ongeveer 5 uren. |
| Motor gewicht: | Ongeveer 18,5 Kg (zonder Tank). |
| Hoogte kortstaart:: | 900 mm. |
| Hoogte Langstaart: | 1050 mm. |
| Lengte: | 490 mm. |
| Breedte: | 305 mm. |
