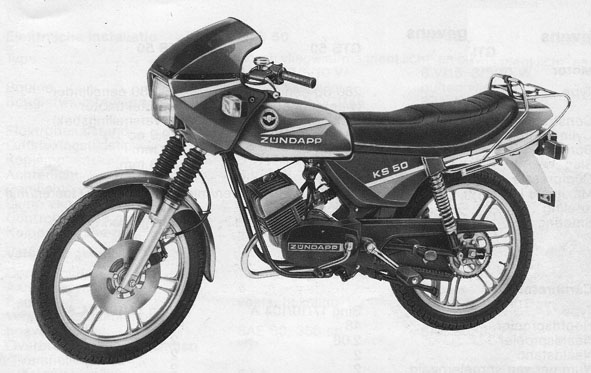

Type: 540-120 KS-50


 Motor  280-80
 Type:  Een Cilinder tweetakt.
 Constructie::  Blok-constructie met aangebouwde versnellingsbak.
 Cilinderinhoud:  49,9 cc.
 Boring:  39 mm ø.
 Slag:  41,8 mm.
 Compressieverhouding:  1 : 8,3
 Koeling:  Rijwindkoeling.
 Smering:  Mengsmering 1:50.

 Carburateur
 Merk:  Bing.
 Type:  17/10/104 A
 Hoofdsproeier:  48.
 Naaldsproeier:  2,08
 No. van sproeiernaald:  2.
 Naaldstand:  2.
 No. van Gasschuif:  12.
 Stationaire sproeier:  30
 Luchtstelschroef:  1,5 omdraaing open

 Electrische installatie:
 Merk:  Bosch.
 Type:  Vliegwiel/magneet licht en ontstekingsinstallatie.
 Vermogen:  6 Volt 33 Watt.
 Bougie/Warmtegraad:  Bosch W8DC 145 of Champion N 10 Y
 Electrodeafstand:  0,4.
 Ontstekingstijdstip:  1,8 mm voor bovenste dode punt.
 Duplolamp:  6V 15/15 Watt.
 Achterlamp:  6V 3 Watt.
 Stoplamp:  6V 5 Watt.
 Instrument verlichting:  6V 0,6Watt.
 Knipperlichten:  6V 5 Watt.

 Versnellingsbak:
 Constructie:  Tandwielen met trekkogelschakeling.
 Aantal Versnellingen:  4.
 Versnellingsbakolie en Hoeveelheid:  350 cc. SAE 80.
 Verhoudingen versnellingsbak:
 1e Versnelling:  3,64.
 2e Versnelling:  2,06.
 3e Versnelling:  1,36.
 4e Versnelling:  1,08.
 Koppeling:  Meervoudige natte platen.
 Overbrengingsverhouding motor/versnellingsbak  4,33. (78: 18 Tanden)
 Aandrijving op:  Achterwiel.
 Ketting maat:  1/2 x 3/16.
 Aantal Rollen:  110.
 Overbrengverhouding versnellingsbak/achterwiel:  3,31.
 1e Versnelling:  52,12.
 2e Versnelling:  29,50.
 3e Versnelling:  19,54.
 4e Versnelling:  15,48.
 Frame:
 Constructie:  Versterkt wiegframe
 Vering voor:  Gedempte telescoopvork met schoefveren
 Olievulling per veerbeen:
 Vering Achter:  Zweefarm met Hydaulisch gedempte veerelementen.
 Instelbaar:  Ja
 Bandenmaat:  2,75 x 17".
 Velgmaat:  WM1/1.6 x 17
 Bandenspanning:
 Voor met 1 persoon:  1,8 atm.
 Voor met 2 personen:  1,8 atm.
 Achter met 1 persoon:  2,2 atm.
 Achter met 2 personen:  2,8 atm.
 Remmen:
 Voor:  Schijfrem
 Diameter:  240 mmø.
 Achter:  Volnaaf trommelrem.
 Diameter:  120 mmø.
 Benzinetank:
 Inhoud totaal:  105 Liter.
 Reserve:  1,4 Liter.
 Maten en Gewichten:
 Ledig gewicht ca.:  90 KG.
 Toelaatbaar totaalgewicht:  270 KG.
 Wielbasis ca.:  1230 mm.
 Lengte ca.:  1890 mm.
 Breedte ca.:  620 mm.
 Voertuig hoogte ca.:  1110 mm.
 Zithoogte ca.:  768 mm.
 Stijgvermogen maximaal 1e versnelling:  Ca 39%.

Gegevens uit bediening en onderhoud Zündapp
