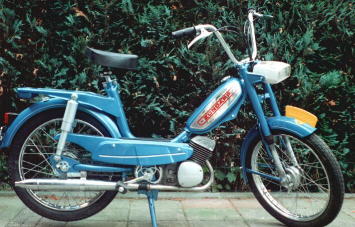

Type: EASY

 Motor
 Type:  Een Cilinder tweetakt.
 Constructie::  Blok-constructie met aangebouwde Automatische  versnellingsbak.
 Cilinderinhoud:  49,9 cc.
 Boring:  39 mm ø.
 Slag:  41,8 mm.
 Compressieverhouding:  1 :10,5
 Koeling:  Rijwind
 Smering:  Mengsmering 1:50

 Carburateur
 Merk:  Bing.
 Type:  1/12/230
 Hoofdsproeier:
 Naaldsproeier:
 No. van sproeiernaald:
 Naaldstand:
 No. van Gasschuif:

 Electrische installatie:
 Merk:  Bosch.
 Type:  Vliegwiel/magneet licht en ontstekingsinstallatie.
 Vermogen:  6 Volt 17 Watt.
 Bougie/Warmtegraad:  Bosch W175
 Electrodeafstand:  0,4.
 Ontstekingstijdstip:  1,8-2 mm voor bovenste dode punt.
 Duplolamp:
 Achterlamp:
 Stoplamp:
 Instrument verlichting:  n.v.t.
 Knipperlichten:  n.v.t.

 Versnellingsbak:
 Constructie:  .
 Aantal Versnellingen:  Automaat
 Versnellingsbakolie en Hoeveelheid:  115 cc. ATF
 Verhoudingen versnellingsbak:
 1e Versnelling:
 2e Versnelling:
 3e Versnelling:
 4e Versnelling:  n.v.t
 Koppeling:
 Overbrengingsverhouding motor/versnellingsbak
 Aandrijving op:  Achterwiel.
 Ketting maat:  1/2 x 3/16.
 Aantal Rollen:
 Overbrengverhouding versnellingsbak/achterwiel:
 1e Versnelling:
 2e Versnelling:
 3e Versnelling:
 4e Versnelling:
 Voortandwiel aantal tanden;
 Achtertandwiel aantal tanden:
 Frame:
 Constructie:  Buizen frame.
 Vering voor:
 Olievulling per veerbeen:
 Vering Achter:  Zweefarm met Hydaulisch gedempte veerelementen.
 Instelbaar:  Nee.
 Bandenmaat:  2" x 16"
 Bandenspanning:
 Voor met 1 persoon:
 Voor met 2 personen:
 Achter met 1 persoon:
 Achter met 2 personen:
 Remmen:
 Voor:  Volnaaf trommelrem.
 Diameter:   mmø.
 Achter:  Volnaaf trommelrem.
 Diameter:  mmø.
 Benzinetank:
 Inhoud totaal:  3,2Liter.
Reserve:  ca.0,4 Liter.
 Maten en Gewichten:
 Ledig gewicht ca.:  45 KG
 Toelaatbaar totaalgewicht:
 Wielbasis ca.:
 Lengte ca.:
 Breedte ca.:
 Voertuig hoogte ca.:
 Zithoogte ca.:
 Stijgvermogen

GEGEVENS ZIJN NIET COMPLEET

Gegevens uit bediening en onderhoud Zündapp
