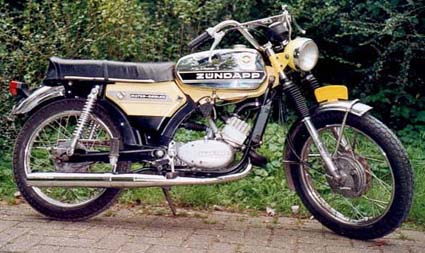

Type: 517-36L5 KS-50 Watercooled

 Motor  280-73
 Type:  Een Cilinder tweetakt.
 Constructie::  Blok-constructie met aangebouwde versnellingsbak.
 Cilinderinhoud:  49,9 cc.
 Boring:  39 mm ø.
 Slag:  41,8 mm.
 Compressieverhouding:  1 : 11
 Koeling:  Waterkoeling
 Smering:  Mengsmering 1:50

 Carburateur
 Merk:  Bing.
 Type:  1/12/232
 Hoofdsproeier:  84
 Naaldsproeier:  2,17
 No. van sproeiernaald:  46-051 Nr.1
 Naaldstand:  3
 No. van Gasschuif:  5

 Electrische installatie:
 Merk:  Bosch.
 Type:  Vliegwiel/magneet licht en ontstekingsinstallatie.
 Vermogen:  6 Volt 24 Watt.
 Bougie/Warmtegraad:  Bosch W225T1 of Beru 225/14 of NGK B6H
 Electrodeafstand:  0,4.
 Ontstekingstijdstip:  1,8-2 mm voor bovenste dode punt.
 Duplolamp:  6V 15/15 Watt.
 Achterlamp:  6V 4 Watt.
 Stoplamp:  6V 5 Watt.
 Controlelampje Koelwater:  12V 2 Watt.
 Knipperlichten:  n.v.t.

 Versnellingsbak:
 Constructie:  Tandwielen met trekkogelschakeling.
 Aantal Versnellingen:  4
 Versnellingsbakolie en Hoeveelheid:  350 cc. SAE 80.
 Verhoudingen versnellingsbak:
 1e Versnelling:  3,636
 2e Versnelling:  2,058
 3e Versnelling:  1,363
 4e Versnelling:  1,080
 Koppeling:  Meervoudige natte platen.
 Overbrengingsverhouding motor/versnellingsbak  4,33.
 Aandrijving op:  Achterwiel.
 Ketting maat:  1/2 x 3/16.
 Aantal Rollen:  114
 Overbrengverhouding versnellingsbak/achterwiel:  3,308
 1e Versnelling:  52,082
 2e Versnelling: 29,479
 3e Versnelling: 19,524
 4e Versnelling: 15,470
 Frame:
 Constructie:  Volgens speciaal procede onder hogedruk gegoten lichtmetaal.
 Vering voor:  Telescoopvork.
 Olievulling per veerbeen:  70 cc SAE 20.
 Vering Achter:  Zweefarm met Hydaulisch gedempte veerelementen.
 Instelbaar:  Nee.
 Bandenmaat:
 Bandenspanning:
 Voor met 1 persoon:  1,4 atm.
 Voor met 2 personen:  1,4 atm.
 Achter met 1 persoon:  1,8 atm.
 Achter met 2 personen:  2,5 atm.
 Remmen:
 Voor:  Volnaaf trommelrem.
 Diameter:  150 mmø.
 Achter:  Volnaaf trommelrem.
 Diameter:  120 mmø.
 Benzinetank:
 Inhoud totaal:  11,5 Liter.
 Reserve:  ca.1,8 Liter.
 Maten en Gewichten:
 Ledig gewicht ca.:  83 KG.
 Toelaatbaar totaalgewicht:  235 KG.
 Wielbasis ca.:  1240 mm.
 Lengte ca.:  1920 mm.
 Breedte ca.:  588 mm.
 Voertuig hoogte ca.:  960 mm.
 Zithoogte ca.:  770 mm.
 Stijgvermogen

Gegevens uit bediening en onderhoud Zündapp
